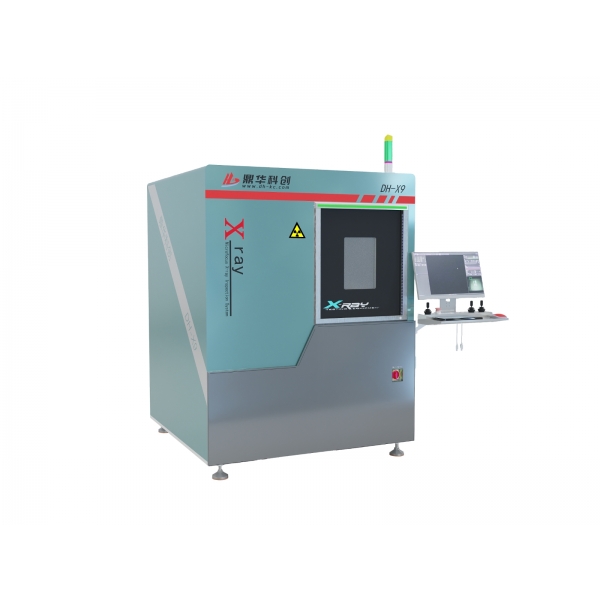

產品介紹
1.載物臺可以沿X Y方向運動，有效檢測范圍更大，提高產品的放大倍率以及檢測效率，載物臺可360º旋轉；
2.圖像探測器可60º傾斜，輕易觀測產品側面缺陷，如BGA虛焊、通孔滲錫等；
3.X射線源，采用封閉式光管，壽命長，免維護；
4.X射線接收，高清數字平板探測器；
5.可視化自動導航窗口，操作方便，快速找到檢測目標位置；
6.載物平臺，超大檢測空間，直徑530（超大工控主板、LED燈條等）；
7.可編輯檢測程序，適用大批量自動檢測，提高效率，自動檢測NG品；
8.Rework數字庫管理，可保存編輯的檢測程序，檢測效果圖像；
9.MWS/ERP系統，可定制接入，方便管理。
應用領域
主要應用于半導體、SMT、DIP、電子元器件檢測，覆蓋IC、BGA、CSP、倒裝芯片POP、 Void、HIP、Insufficient等多種封裝類型檢測，還可用于汽車零部件、鋁壓鑄模件、LED、電池、光伏行業以及模壓塑料、陶瓷制品等特殊行業檢測。
技術參數與規格
|
整機狀態
|
| 尺寸 |
1475 ×1465 ×1930mm |
電源電壓 |
AC220V 10A |
| 重量 |
約2100KG |
裝箱重量 |
約2500KG |
| 裝箱尺寸 |
1650 ×1650 ×2200mm |
功率 |
1.9KW |
| 開門方式 |
手動 |
檢測方式 |
離線 |
| 上料方式 |
人工 |
權限管理 |
密碼 |
|
X射線光管
|
| 光管類型 |
封閉式 |
光管電流 |
200?A |
| 光管電壓 |
90KV-130KV |
焦點尺寸 |
5um |
| 冷卻方式 |
風冷 |
幾何放大倍率 |
300倍 |
|
成像系統
|
| 探測器 |
新型TFT |
輻射耐受 |
10000Gy |
| 有效成像面積 |
130 ×130mm |
保護等級 |
lP65 |
| 像素矩陣 |
1536 ×1536 |
尺寸 |
176 ×176 ×47mm |
| 像素尺寸 |
85µm |
重量 |
3.5KG |
| 空間分辨率 |
5.8lp/mm |
功耗 |
9W |
| 幀率 |
20fps |
操作溫度 |
10-40℃ |
| AD轉換位數 |
16bit |
儲存溫度 |
-10-55℃ |
| 數據接口 |
千兆以太網 |
操作濕度 |
20-90%HP（無凝霜） |
| 觸發模式 |
連續采集，脈沖同步 |
儲存濕度 |
10-90%HP（無凝霜） |
| X射線能量范圍 |
40KV-90KV |
影像設定 |
亮度，對比度，自動增益和曝光度 |
|
工控機
|
| 顯示器 |
21.5寸高清顯示器 |
操作系統 |
Windows10 64位 |
| 操作方式 |
鍵盤/鼠標 |
硬盤/內存 |
1TB/8G |
設備工作原理圖
軟件功能
| |
操作方式 |
搖桿＋鍵盤+鼠標完成所有操作（通過鼠標拖動可移動運動軸，滑輪滑動放大或縮小光管Z軸） |
| 功能模塊 |
X光管控制 |
鼠標點擊按鈕可開啟或關閉X射線，實時顯示管電壓和管電流值，點擊上下按鈕或拖動滑動條及手動輸入調節；實時顯示管功率和微焦點尺寸。 |
| 狀態欄 |
通過紅綠色閃爍，提示互鎖狀態、預熱狀態和X射線開關狀態。 |
| 圖像效果調節 |
可自由調節圖像的過濾等級、亮度、對比度和濾波器，達到滿意的圖像效果。 |
| 導航窗 |
高清彩色相機拍攝平臺照片后，點擊照片任意位置快速找到檢測目標位置。 |
| 運動軸狀態 |
顯示實時坐標和放大倍率。 |
| 檢測結果 |
按次序顯示每次的測量結果（氣泡比率、距離、面積等及其他測量項）。 |
| 速度控制 |
通過空格鍵和軟件，各軸移動速度可調整為慢速、常速和快速。 |
| 氣泡率測量 |
自動計算 |
可對BGA和QFN等封裝元件氣泡測量，自動計算所選區域內的BGA氣泡比例。可設定界限值，自動判斷空洞率，和最大空洞率 |
| 調整參數 |
通過調整閥值、尺寸、Blob類型、計算等參數，以得到自動計算的準確結果。 |
| 尺寸測算 |
灌錫孔比例測算 |
多用于測量通孔元件過錫率，通過矩形框選得到元件爬錫面的占比率和高度。 |
| 快速測距 |
通過任意畫框得到兩點間的距離。 |
| 點線距離 |
通過任意點和線得到點線間的距離。 |
| 角度 |
通過A、B兩點設置為基準線，再點擊C點，測量BA和BC射線之間的夾角角度。 |
| 圓形 |
多用于測量錫球等圓形元器件，框選任意圓形元器件得到一個圓形，測量出周長、面積和半徑。 |
| 水平矩形 |
多用于測量方形元器件，框選確定一個方形，測量出長、寬和面積。 |
| 自動檢測 |
CNC檢測 |
對于有多個檢測點，只需要設置任意位置和測量項，軟件將自動拍攝每個檢測點并保存圖片。 |
| 激光定位 |
紅點激光定位裝置，雙重輔助，易于導航 |
實例圖片
.png)
.png)
