當前位置:首頁 >> 產品中心 >> X-RAY無傷檢測儀

鼎華X-RAY檢測設備X-RAY無損探傷檢測儀 DH-X7


產品名稱:鼎華X-RAY檢測設備X-RAY無損探傷檢測儀  DH-X7


產品型號:DH-X7

產品優勢:鼎華通用型X-Ray檢測系統DH-X7是一款自動ON/OFF X-RAY光管批量檢測樣品,搭配90KV濱松X-RAY光管,檢測精度達5um,高分辨率數字X-RAY平板,1536*1536px圖像更清晰,幾何放大450x,系統放大2000x,540*540mm載物臺可容納大量各種尺寸樣品,半自動的NG/OK產品檢測,允許60°傾斜觀測



    鼎華科創X-Ray無損探傷檢測儀

    DH-X7

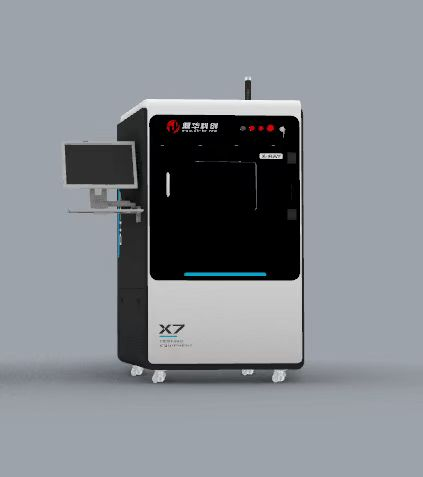

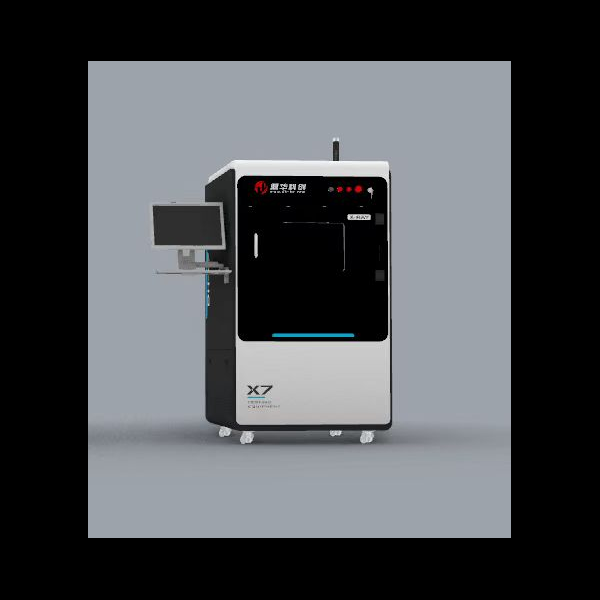

    一、產品圖片

     X-RAY檢測設備,X-RAY無損檢測儀


    二、功能特點與優勢



    1.載物臺可以沿X Y方向運動

    有效檢測范圍更大,提高產品的放大倍率以及檢測效率(可選360º旋轉載物臺)

    2.圖像探測器可60º傾斜

    輕易觀測產品側面缺陷,如BGA虛焊、通孔滲錫等

    3.X射線源

    采用日本濱松(HAMAMATSU)封閉式光管,壽命長,免維護

    4.X射線接收

    高清數字平板探測器

    5.可視化自動導航窗口

    操作方便,快速找到檢測目標位置

    6.載物平臺

    超大檢測空間,尺寸450*500mm(超大工控主板、LED燈條等)

    7.可編輯檢測程序

    適用大批量自動檢測,提高效率,自動檢測NG品

    8.Rework數字庫管理

    可保存編輯的檢測程序,檢測效果圖像

    9.MWS/ERP系統

    可定制接入,方便管理



    三、應用領域


    x-ray檢測設備

    四、設備工作原理圖


    X-RAY檢測設備,X-RAY無損檢測儀

    五、檢測成像


    X-RAY檢測設備




    技術參數與規格


    一、整機狀態


    尺   寸:                   1100 ×1200 ×2100mm                            電源電壓:      AC220V 10A

    重   量:     約1400KG        裝箱重量:      約1600KG

    裝箱尺寸:     1300 ×1400 ×2200mm         功    率:      1.7KW

    開門方式:     手動              檢測方式:      離線

    上料方式:     人工              權限管理:      密碼


    二、X射線光管


    光管類型:     封閉式              光管電流:      200?A

    光管電壓:     90KV              焦點尺寸:      3-5um

    冷卻方式:     風冷              幾何放大倍率:  300倍


    三、成像系統


    探測器:        新型TFT      輻射耐受:      10000Gy

    有效成像面積:    130 ×130mm 保護等級:      lP65

    像素矩陣:       1536 ×1536 尺寸:          176 ×176 ×47

    像素尺寸:       85µm      重量:          3.5KG

    空間分辨率:      5.8lp/mm      功耗:          9W

    幀率:          20fps      操作溫度:      10-40℃

    AD轉換位數:      16bit      儲存溫度:     -10-55℃

    數據接口:       千兆以太網      操作濕:     20-90%HP(無凝霜)

    觸發模式:       連續采集,脈沖同步 儲存濕度:    10-90%HP(無凝霜)

    X射線能量范圍:    40KV-90KV      影像設定:   亮度,對比度,自動增益和曝光度


    四、工控機


    顯示器:        21.5寸高清顯示器 操作系統:     Windows10  64位

    操作方式:       鍵盤/鼠標      硬盤/內存:    1TB/8G


    五、安全保障


    輻射量:            采用鋼-鉛-鋼防護結構,前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置,所測試射線劑量當量率≤1μSV/H 符合國際標準

    鉛玻璃觀察窗 :          透明鉛玻璃,隔離輻射以觀察被測物體

    安全互鎖:            用于設備維護保養的開門位置均設置2個高靈敏度限位開關,門一旦開啟,X光管即立刻自動斷電

    電磁安全門開關:            觀察窗設有電磁開關,X光管處于工作狀態時,觀察窗不能開啟

    急停按鈕:            位于操作位旁,按下立刻斷電

    可視窗口:            具有可視透明窗口,便于在設備運行過程中可以直接從窗口觀察到樣品情況

    X光管保護:            關閉X光后,才可以離開軟件進行其他操作
