鼎華高精度X-Ray檢測設備DH-X8


產品名稱：鼎華高精度X-Ray檢測設備DH-X8


產品型號：DH-X8


產品優勢：鼎華高精度X-Ray檢測設備DH-X8，自動ON/OFF X-RAY光管批量檢測樣品，搭配90KV濱松X-RAY光管，檢測精度達5um，高分辨率數字X-RAY平板，1536*1536px圖像更清晰，幾何放大450x，系統放大2000x，540*540mm載物臺可容納大量各種尺寸樣品，半自動的NG/OK產品檢測，允許60°傾斜觀測


    鼎華X-Ray無損檢測儀DH-X8

    參數資料

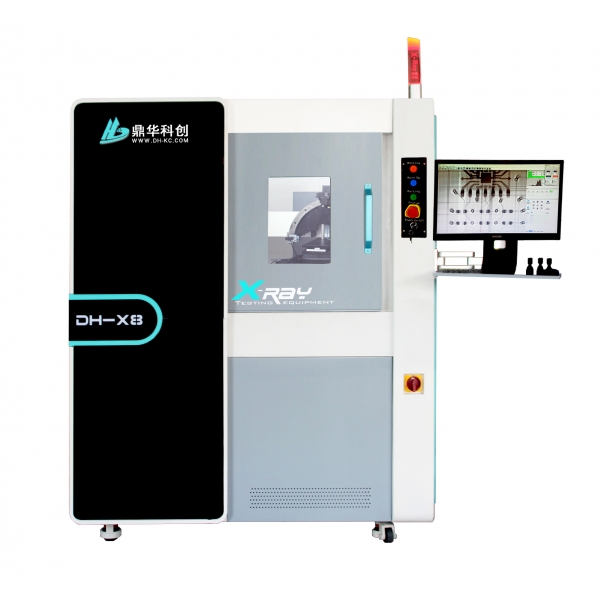

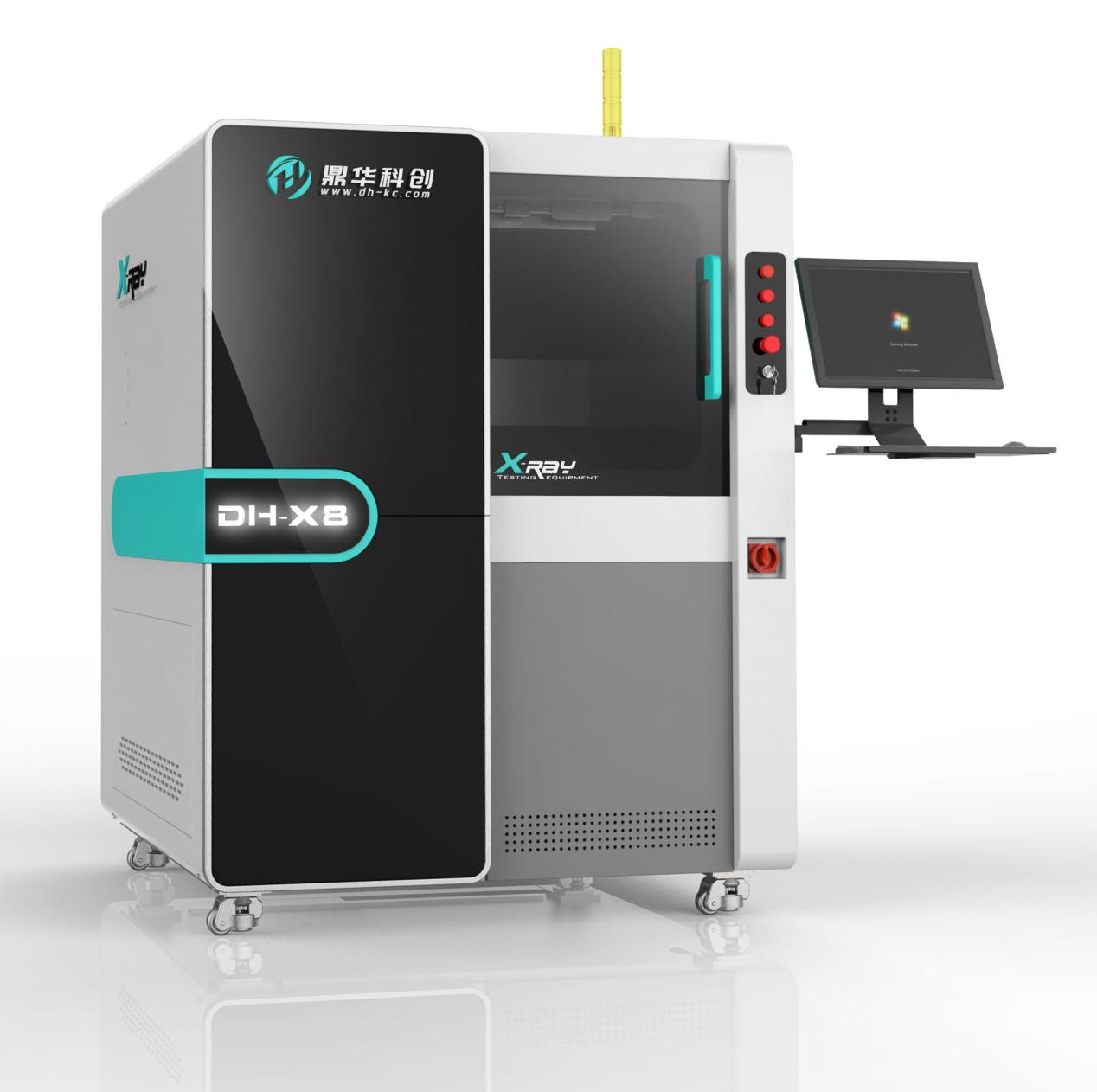

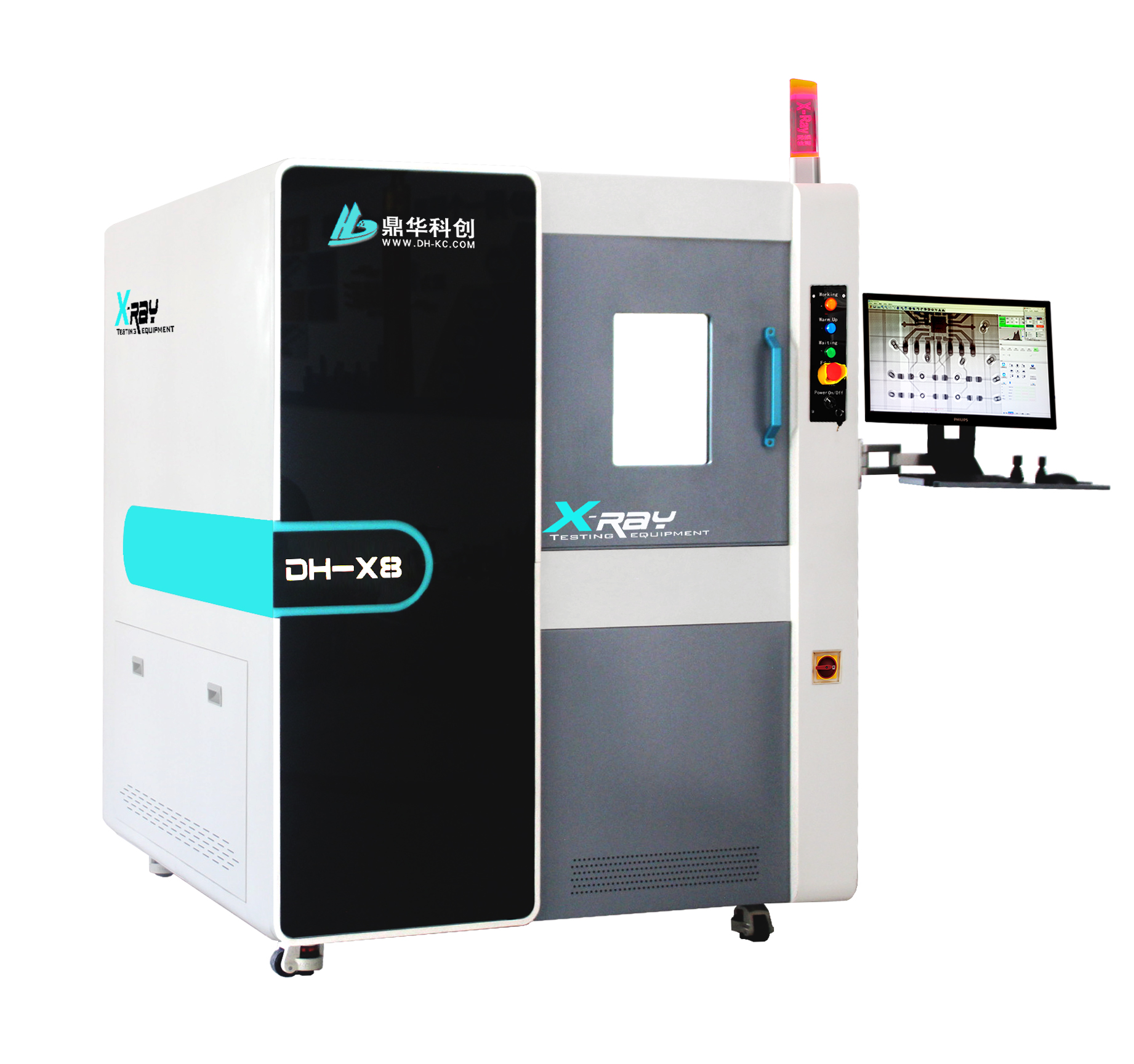

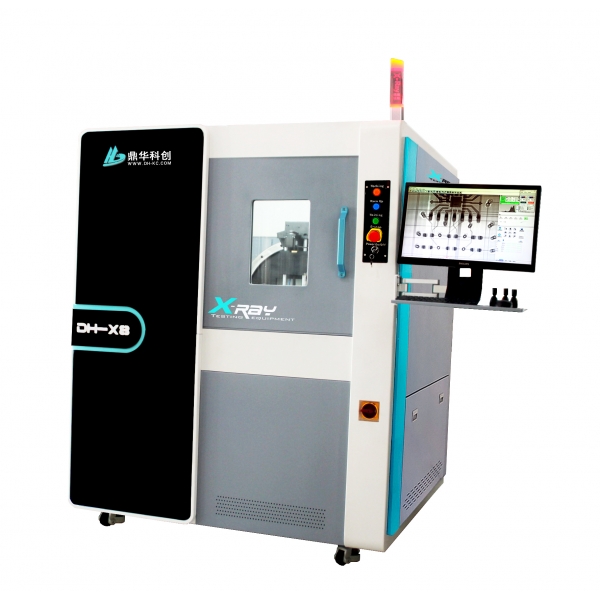

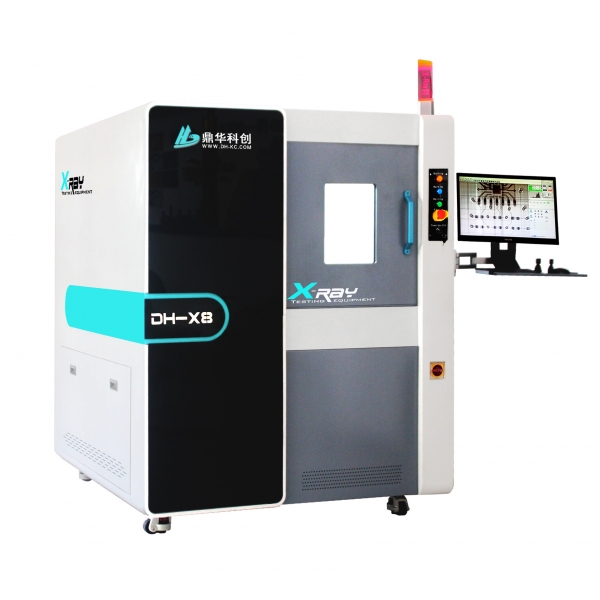

    一、產品圖片

     x-ray檢修設備



    二、功能特點與優勢



    1.載物臺可以沿X Y方向運動

    有效檢測范圍更大，提高產品的放大倍率以及檢測效率（可選360º旋轉載物臺）

    2.圖像探測器可60º傾斜

    輕易觀測產品側面缺陷，如BGA虛焊、通孔滲錫等

    3.X射線源

    采用日本濱松（HAMAMATSU）封閉式光管，壽命長，免維護

    4.X射線接收

    高清數字平板探測器

    5.可視化自動導航窗口

    操作方便，快速找到檢測目標位置

    6.載物平臺

    超大檢測空間，尺寸550*670mm（超大工控主板、LED燈條等）

    7.可編輯檢測程序

    適用大批量自動檢測，提高效率，自動檢測NG品

    8.Rework數字庫管理

    可保存編輯的檢測程序，檢測效果圖像

    9.MWS/ERP系統

    可定制接入，方便管理



    三、應用領域

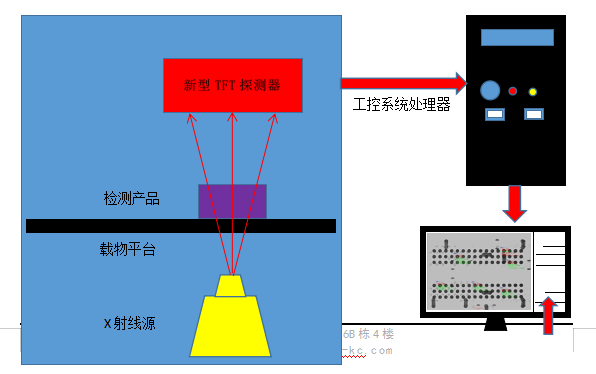

    四、設備工作原理圖


    X-RAY檢測設備,X-RAY無損檢測儀

    五、檢測成像


    X-RAY檢測設備

    技術參數與規格


    一、整機狀態


    尺寸:             1500 ×1500 ×2100mm      電源電壓:      AC220V 10A

    重量:             約1500KG                              裝箱重量:      約1800KG

    裝箱尺寸:     1600 ×1600 ×2200mm      功率:          1.7KW

    開門方式:     手動                                      檢測方式:      離線

    上料方式:     人工                                      權限管理:      密碼


    二、X射線光管


    光管類型:      封閉式                                      光管電流:      200?A

    光管電壓:     90KV                                      焦點尺寸:      3-5um

    冷卻方式:      風冷                                      幾何放大倍率:  300倍



    三、成像系統


    探測器:                 新型TFT                     輻射耐受:      10000Gy

    有效成像面積:      130 ×130mm             保護等級:      lP65

    像素矩陣:             1536 ×1536                      尺寸:          176 ×176 ×47

    像素尺寸:             85µm                             重量:          3.5KG

    空間分辨率:          5.8lp/mm                     功耗:          9W

    幀率:                    20fps                             操作溫度:      10-40℃

    AD轉換位數:        16bit                             儲存溫度:      -10-55℃

    數據接口:              千兆以太網                     操作濕度:     20-90%HP（無凝霜）

    觸發模式:              連續采集，脈沖同步     儲存濕度:     10-90%HP（無凝霜）

    X射線能量范圍:    40KV-130KV              影像設定:    亮度，對比度，自動增益和曝光度


    四、工控機


    顯示器:           21.5寸高清顯示器             操作系統:     Windows10  64位

    操作方式:       鍵盤/鼠標:                              硬盤/內存    1TB/8G


    五、安全保障


    輻射量:              采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準

    鉛玻璃觀察窗:          透明鉛玻璃，隔離輻射以觀察被測物體

    安全互鎖:                 用于設備維護保養的開門位置均設置２個高靈敏度限位開關，門一旦開啟，X光管即立刻自動斷電

    電磁安全門開關: 觀察窗設有電磁開關，X光管處于工作狀態時，觀察窗不能開啟

    急停按鈕:                 位于操作位旁，按下立刻斷電

    可視窗口:                 具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況

    X光管保護:         關閉X光后，才可以離開軟件進行其他操作
