鼎華在線X-Ray無損探傷檢測儀DH-KC6000


產品名稱：鼎華在線X-Ray無損探傷檢測儀DH-KC6000


產品型號：DH-KC6000

產品優勢：DH-KC6000是一款針對電子組裝件的SMT在線式微焦斑X射線檢測設備，它可以直接接入SMT生產線，也可以使用上、下板機離線使用，針對線路板的特點區域或指定器件進行全自動判定檢測，實現了無需人工上下料，批量樣品檢測，自動分析NG/OK產品。



    鼎華在線    X-Ray無損探傷檢測儀DH-KC6000

    參數資料

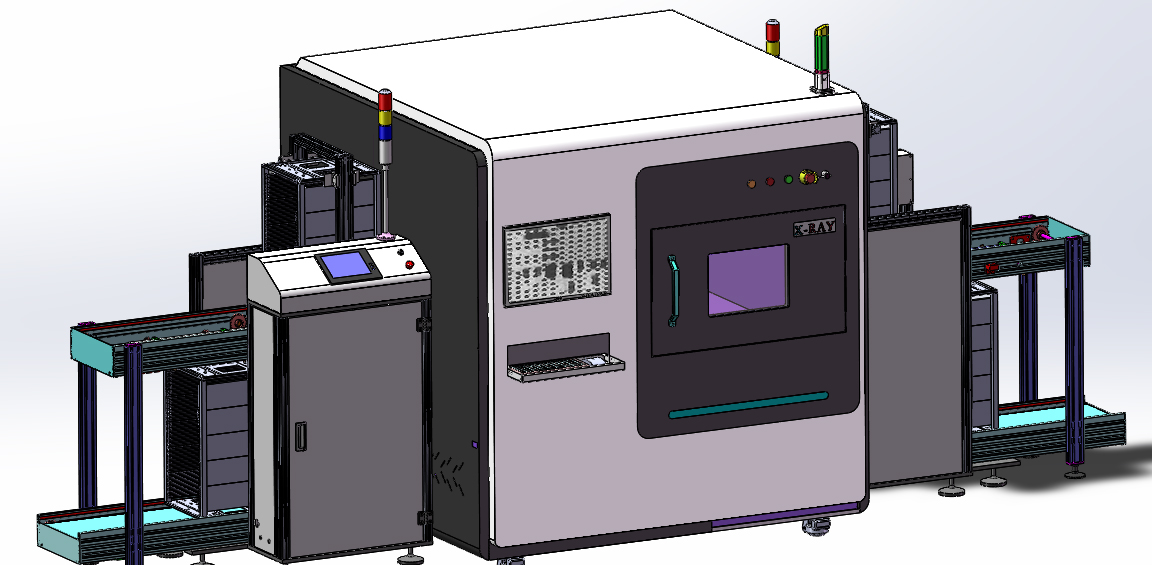

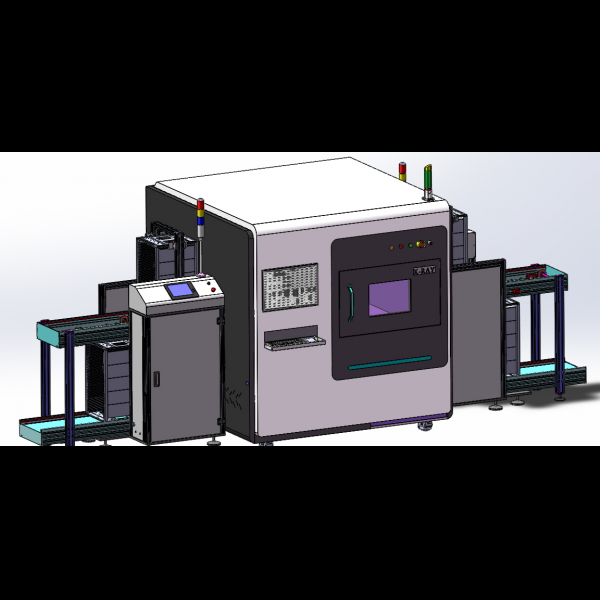

    一、產品圖片

    x-ray檢測設備,x-ray無損探傷檢測儀




    二、設備介紹

    DH-KC6000是一款針對電子組裝件的SMT在線式微焦斑X射線檢測設備，它可以直接接入SMT生產線，也可以使用上、下板機離線使用，針對線路板的特點區域或指定器件進行全自動判定檢測，實現了無需人工上下料，批量樣品檢測，自動分析NG/OK產品。



    三、    設備優勢





    1.檢測方式

    軌道式在線檢測

    2.上料方式

    自動上料，可接SMT生產線、接駁臺、上下分板機上進行高產能的自動在線檢測

    3.自動檢測判斷

    自動分揀良品與不良品

    4.X射線源

    日本濱松封閉式X光管，壽命長，免維護

    5.可視化自動導航窗口

    操作方便，快速找到檢測目標位置

    6.軌道調節范圍

    80-350mm兼容各種PCB板

    7.可編輯檢測程序

    適用大批量自動檢測，提高效率，自動檢測NG品

    8.Rework數字庫管理

    可保存編輯的檢測程序，檢測效果圖像

    9.MWS/ERP系統

    可定制接入，方便管理



    四、    應用領域


    x-ray檢測設備,x-ray無損檢測儀

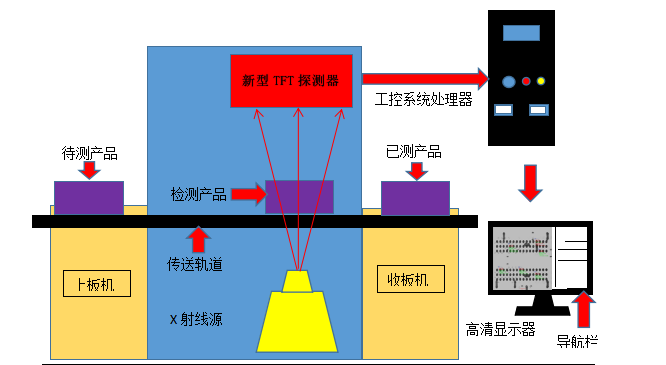

    五、設備工作原理圖

    x-ray檢測設備,X-RAY無損檢測儀, X-RAY檢測設備




    六、檢測成像


    X-RAY檢測設備



    技術參數與規格

    一、整機狀態

    尺寸:                         1350 ×1350 ×1800mm                             電源電壓:      AC220V 10A
    重量:                          約1500KG                                                功率 :           3.5KW
    主體裝箱尺寸:           1450 ×1450 ×1900mm                             裝箱重量:      約1700KG
    接駁臺裝箱:               1500 ×1000 ×1200mm                            裝箱重量:      約700KG
    開門方式:                  手動                                                          檢測方式:      在線
    上下料方式:               自動                                                         權限管理:      密碼

    二、X射線光管

    光管類型:                 封閉式                                                       光管電流:         200?A
    光管電壓:                 90KV-130KV                                             焦點尺寸:            5um
    冷卻方式:                風冷                                                           幾何放大倍率:  300倍

    三、成像系統

    探測器:                    新型TFT                                                    輻射耐受:      10000Gy
    有效成像面積:        130 ×130mm                                              保護等級:      lP65
    像素矩陣:               1536 ×1536                                                尺寸:              176 ×176 ×47
    空間分辨率:           5.8lp/mm                                                     像素尺寸:      85µm
    幀率:                      20fps                                                           操作溫度:      10-40℃
    AD轉換位數:         16bit                                                            儲存溫度:      -10-55℃
    數據接口:               千兆以太網                                                 操作濕度:        20-90%HP（無凝霜）
    觸發模式:              連續采集，脈沖同步                                    儲存濕度:      10-90%HP（無凝霜）
    X射線能量范圍:     40KV-90KV                                                 影像設定:       亮度，對比度，自動增益和曝光度

    四、工控機

    顯示器:                 21.5寸高清顯示器                                        操作系統:        Windows10  64位
    操作方式:             鍵盤/鼠標                                                      硬盤/內存:    1TB/8G

    五、安全保障

    輻射量:                    采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準
    鉛玻璃觀察窗:          透明鉛玻璃，隔離輻射以觀察被測物體
    安全互鎖:                 用于設備維護保養的開門位置均設置２個高靈敏度限位開關，門一旦開啟，X光管即立刻自動斷電
    電磁安全門開關:       觀察窗設有電磁開關，X光管處于工作狀態時，觀察窗不能開啟
    急停按鈕:                 位于操作位旁，按下立刻斷電
    可視窗口:                具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況
    X光管保護:              關閉X光后，才可以離開軟件進行其他操作
