鼎華智能點料機

參數資料

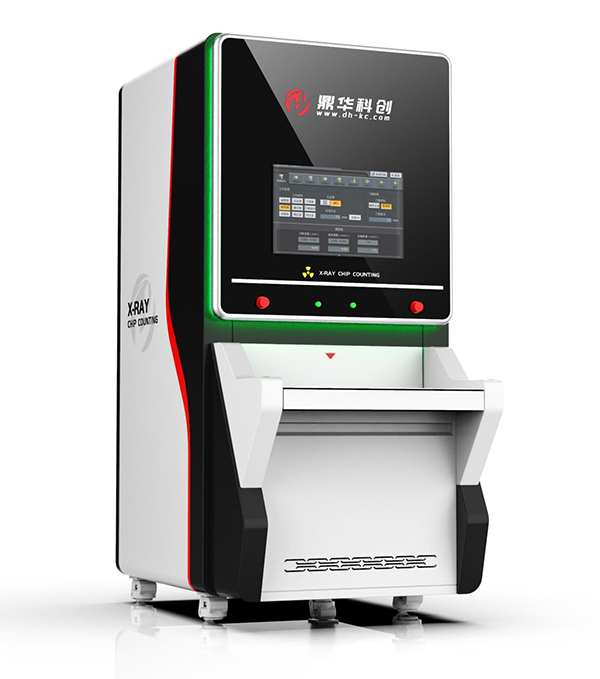

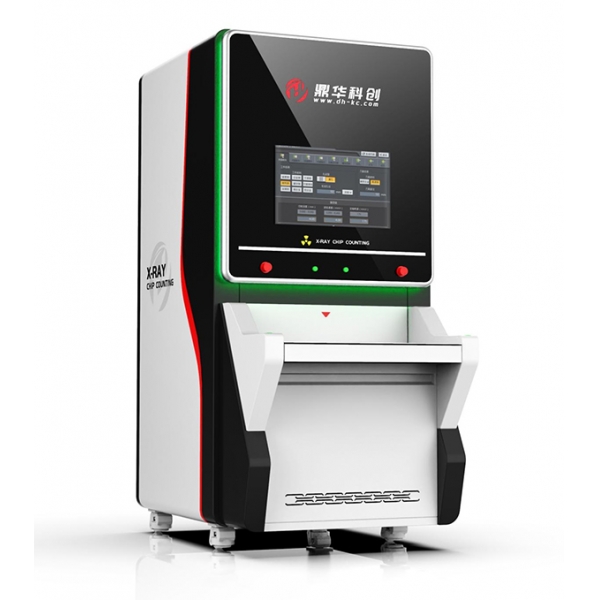

一、產品圖片

二、智能點料機簡介

X-RAY點料機用于SMT行業生產用的卷盤類物料進行快速點數，以工業4.0為標準，智能模塊化設計組裝。

可針對7-17英寸TapeReel/Tra/IC等全品項料件，配備人工智能深度學習軟件，云端更新系統。

利用X射線成像技術，對生產物料進行檢測并獲取圖像信息，在通過圖像算法進行快速計數，獲取物料實際數量，同時可將物料數目按照類別分類統計，并將數據信息與MES系統對接。

三、設備功能

1、相比傳統計數器，智能點料機無需拆封料盤和中轉料盤。

2、采用側窗型封閉管X射線源，壽命長、免維護。

3、平板探測器采用14英寸超清屏，成像清晰，無變形。

4、可測料盤直徑為7-14英寸（同時放4個7英寸料盤，或1個14英寸料盤）。

5、加快了清點速度，減少人工成本。

6、抽屜自動進出，光柵自動感應，防止夾手，方便拿取。

7、具有AI功能的算法和創新型檢測環境。

8、與MES/ERP/WMS等系統數據對接，實時交換數據，點料信息及時上傳更新。

9、物料標簽全感應識別，防錯防混，與打印機實時對接。

10、參照人體坐姿設計，不易疲勞，占用空間少，方便移動。

11、適用于各種類型貼片元器件，01005以上的SMD器件。

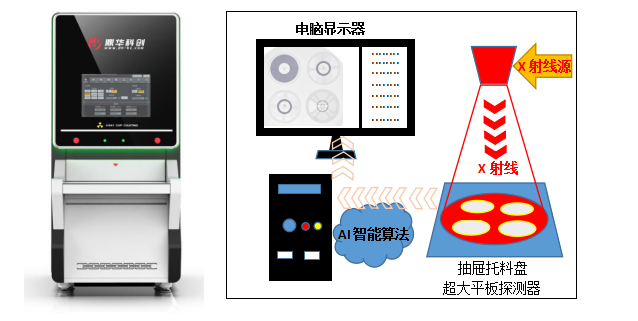

四、點料機原理圖

技術參數與規格

一、整機狀態

尺寸:              900 ×1500 ×1950mm                                         電源電壓:     AC220V 10A

重量:              約900KG                                                            裝箱重量:     約1000KG

裝箱尺寸:     1300 ×1600 ×2200mm                                         功率:             1.7KW

抽屜平臺:     自動                                                                     點料方式:      離線

上料方式:     人工                                                                      權限管理:      密碼

二、X射線光管

光管電壓:      50KV                                                                    光管電流:      0-1mA

焦點尺寸:      100μm                                                                  X 光輻射角:    42°

冷卻方式:        風冷                                                                      輻射安全:     ≤1μSV/H 符合國際標準

三、成像系統

探測器:            非硅晶17寸平板                                                    有效成像面積:   430 ×430mm

像素矩陣:        3072 ×3072                                                           保護等級:           lP65

像素尺寸:        140µm                                                                   探測器尺寸:        470 ×470 ×30mm

空間分辨率:    3.5lp/mm                                                                出圖時間:           1S

四、工控機

顯示器:             24寸高清顯示器                                                    操作系統:     Windows10  64位

支持對接MES、ERP以及WMS智能倉儲系統                                硬盤/內存:    1TB/8G

五、點料參數

料盤尺寸:              7”-17”料盤                                                        料盤厚度:     ≤88mm

最小物料規格:        01005                                                             檢測精度:     99.98%（0201為例）

點料速度:       7”約6-8s/4盤                                                           載物臺尺寸/承重:   400×400mm/10KG
