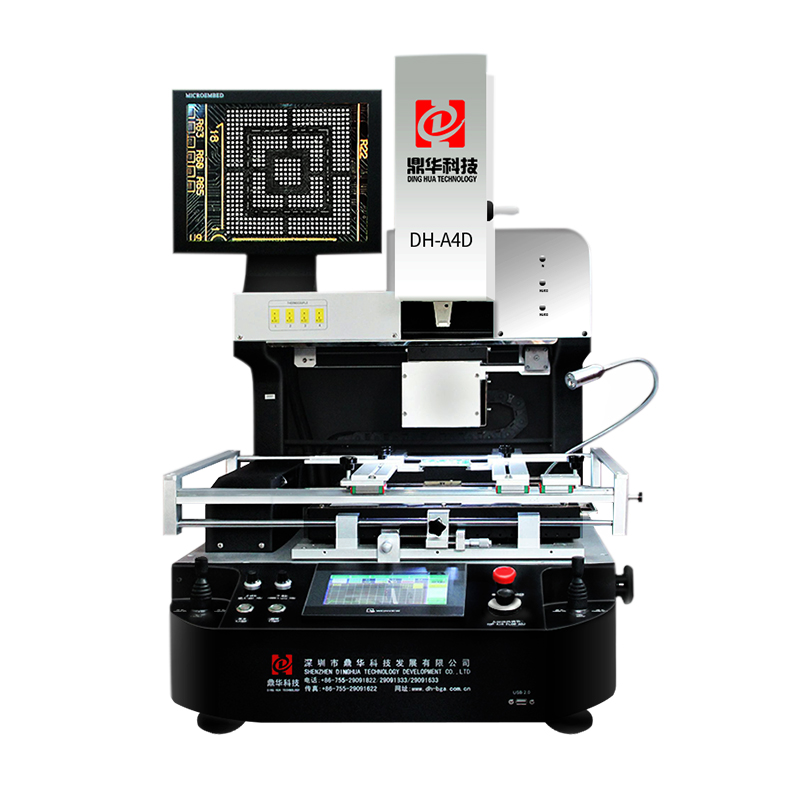

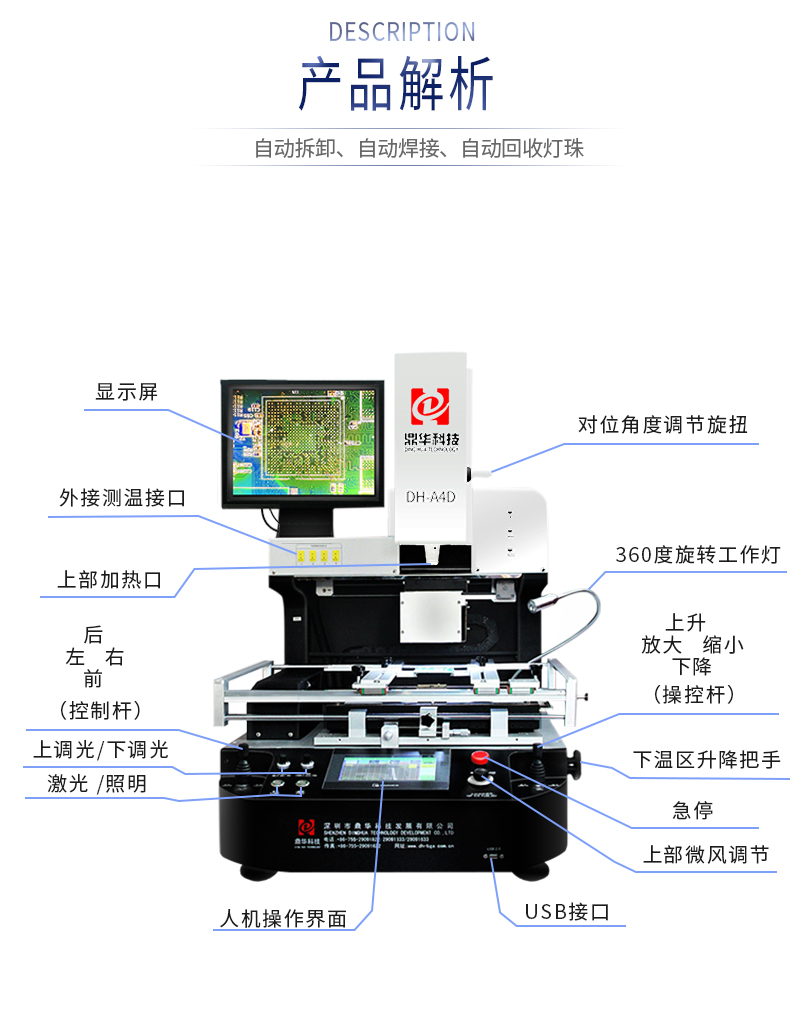

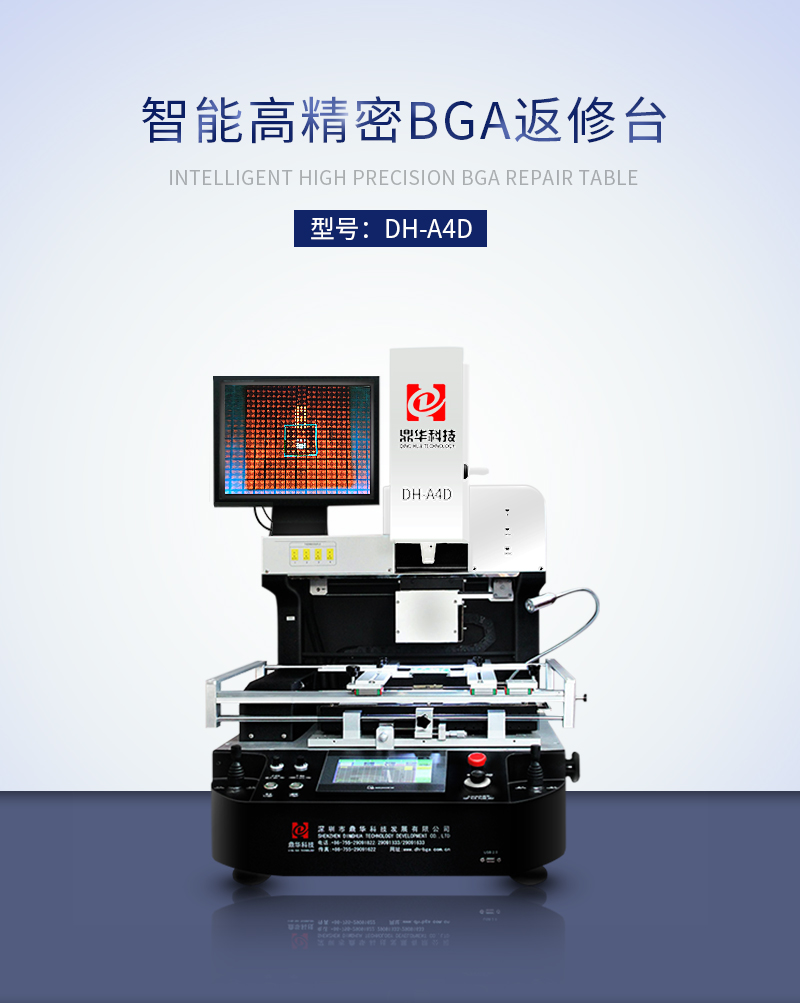

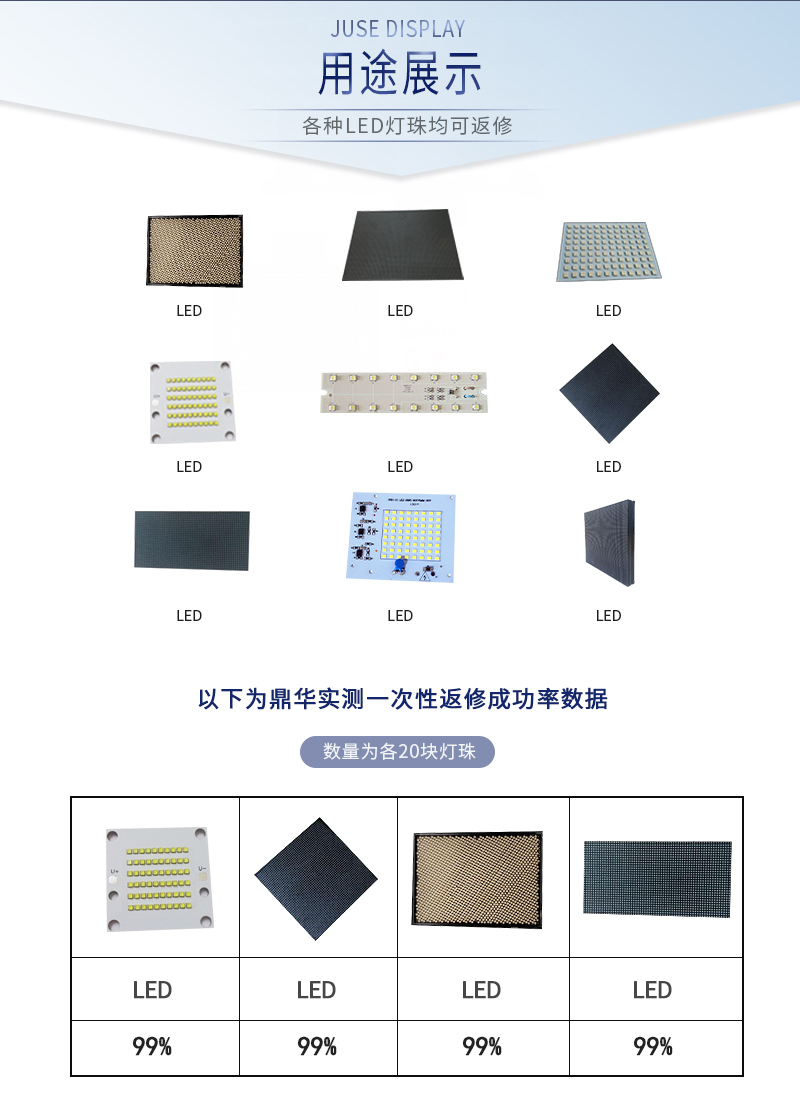

一、BGA返修臺DH-A4D功能特點:
1.光學對位,芯片貼裝對位精準,完全避免錯位偏移;
2.自動拆卸、自動焊接,自動回收芯片,完全解放工人;
3.微風調節功能,根據芯片大小調節不同風速,返修更高效,焊接再小的元器件也不會吹跑偏;
4.激光定位,放置主板一步到位;
5.預熱區采用紅外發光管,升溫快,恒溫穩定,環保節能,外形美觀;

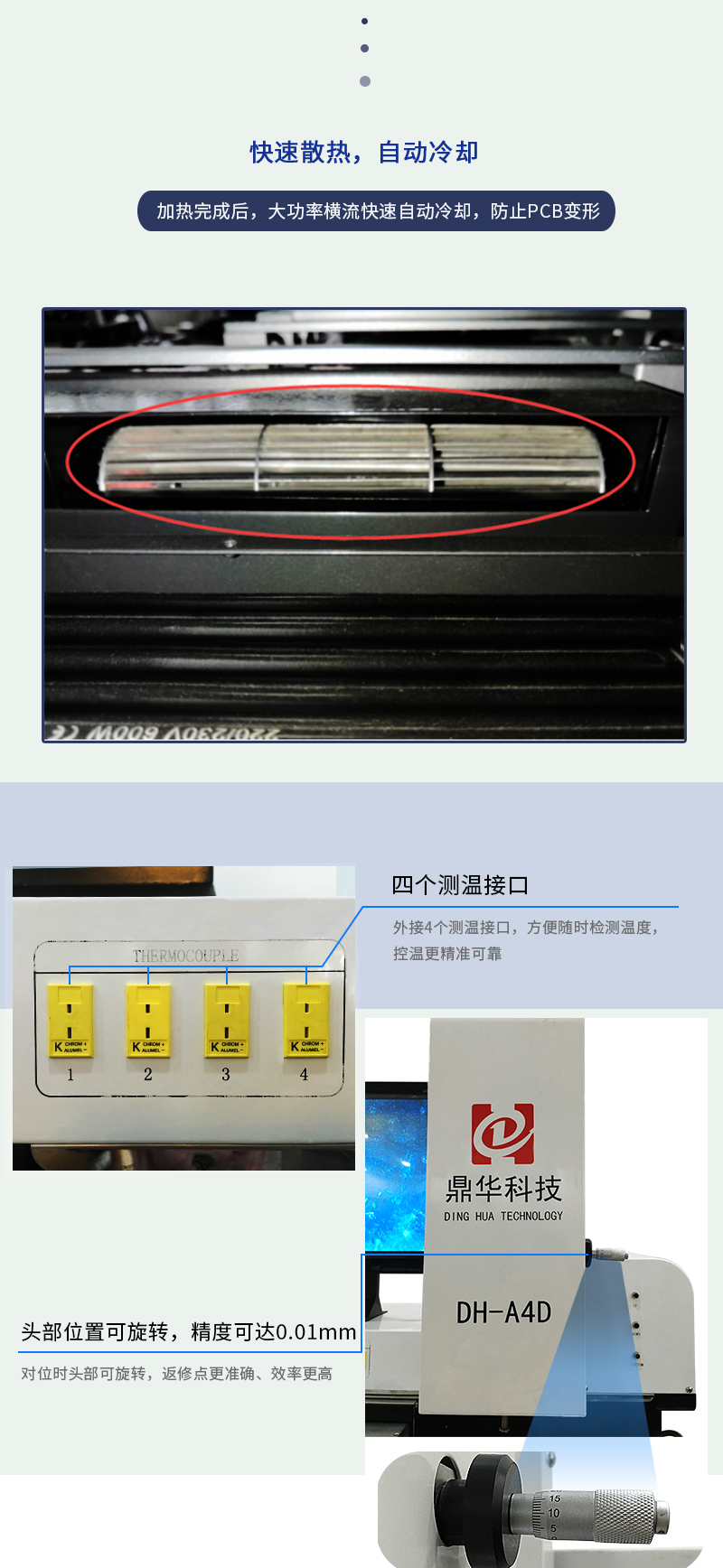

6.外接4個測溫接口,方便隨時檢測溫度,控溫更精準可靠;
7.觸屏操作,程序預先內置,無須專業技術培訓即可熟練使用,使芯片返修變得非常簡單;
8.手動和自動兩種操作模式,調試或批量返修都更加方便簡單;
9.外接USB接口,用于軟件更新升級和各種返修數據導入電腦分析儲存。

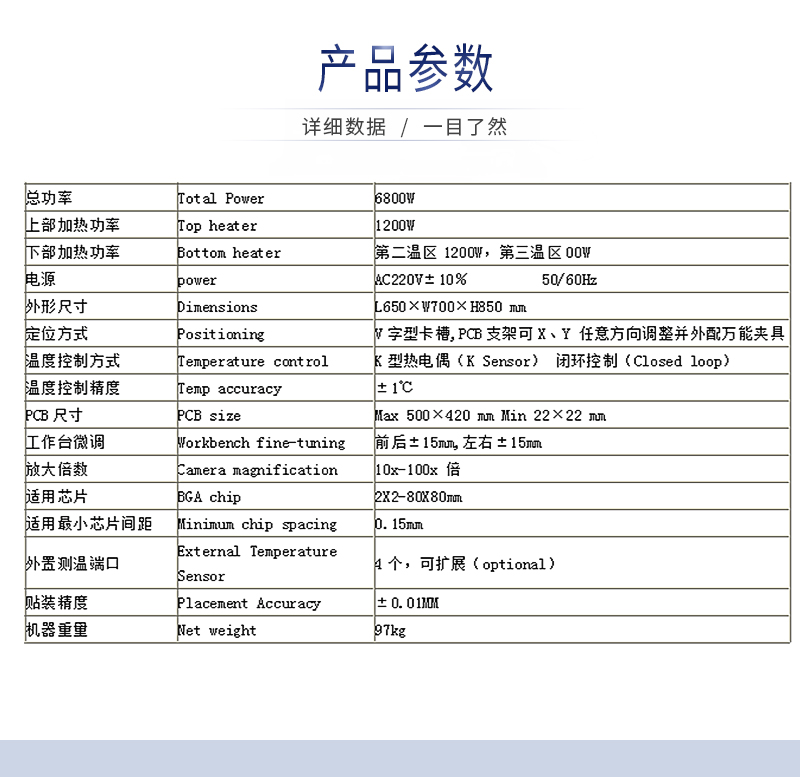

二、BGA返修臺DH-A4D產品參數
總功率
|
Total Power
|
6800W
|
上部加熱功率
|
Top heater
|
1200W
|
下部加熱功率
|
Bottom heater
|
第二溫區1200W,第三溫區00W
|
電源
|
power
|
AC220V±10% 50/60Hz
|
外形尺寸
|
Dimensions
|
L650×W700×H850 mm
|
定位方式
|
Positioning
|
V字型卡槽,PCB支架可X、Y 任意方向調整并外配萬能夾具
|
溫度控制方式
|
Temperature control
|
K型熱電偶(K Sensor) 閉環控制(Closed loop)
|
溫度控制精度
|
Temp accuracy
|
±1℃
|
PCB尺寸
|
PCB size
|
Max 500×420 mm Min 22×22 mm
|
工作臺微調
|
Workbench fine-tuning
|
前后±15mm,左右±15mm
|
放大倍數
|
Camera magnification
|
10x-100x 倍
|
適用芯片
|
BGA chip
|
2X2-80X80mm
|
適用最小芯片間距
|
Minimum chip spacing
|
0.15mm
|
外置測溫端口
|
External Temperature Sensor
|
4個,可擴展(optional)
|
貼裝精度
|
Placement Accuracy
|
±0.01MM
|
機器重量
|
Net weight
|
97kg
|

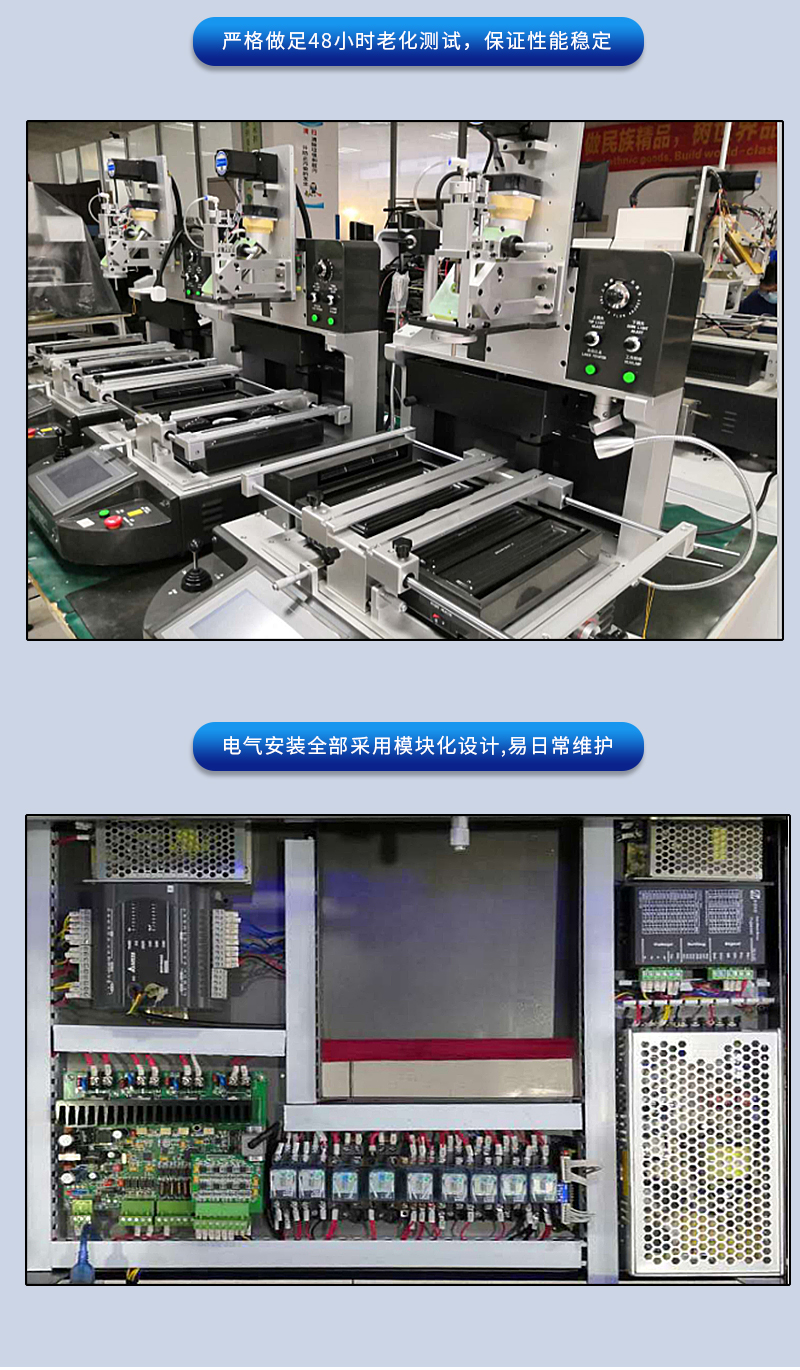

三、BGA返修臺DH-A4D產品描述:
1. 嵌入式工控電腦,Windows系統,高清觸摸屏人機界面,實時溫度監控,并具有開機密碼保護和修改功能,可同時顯示4-6條溫度曲線和存儲多組用戶數據,且有瞬間曲線分析功能. 實時顯示設定和實測溫度曲線,并可對曲線進行分析糾正;

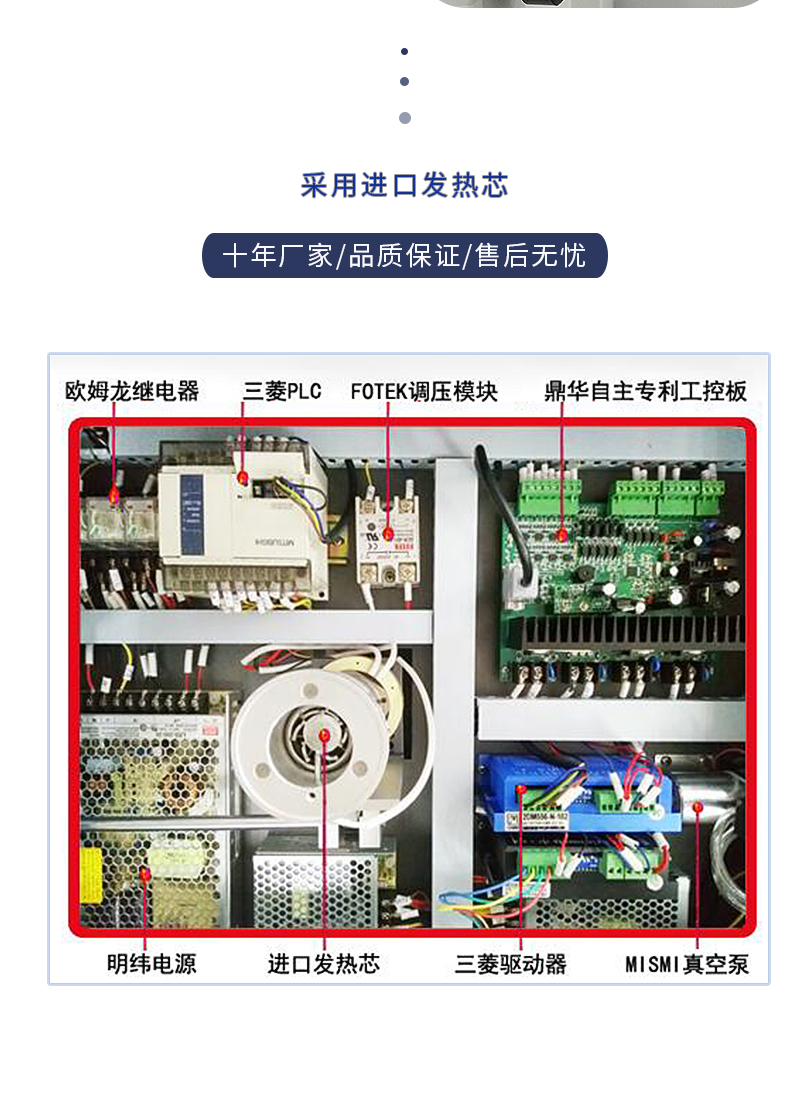

2. 采用加熱系統和貼裝頭一體化結構設計,PLC控制,步進電機驅動,同步帶傳動,線性滑軌使X、Y、Z三軸皆可做精細微調或快速定位,實現拆卸、貼裝、焊接的智能化控制,具備自動拆焊和自動焊接功能;
3. 貼裝、拆卸模式下具備自動到指動位置吸取芯片及放置芯片功能,使機器操作更加智能化;

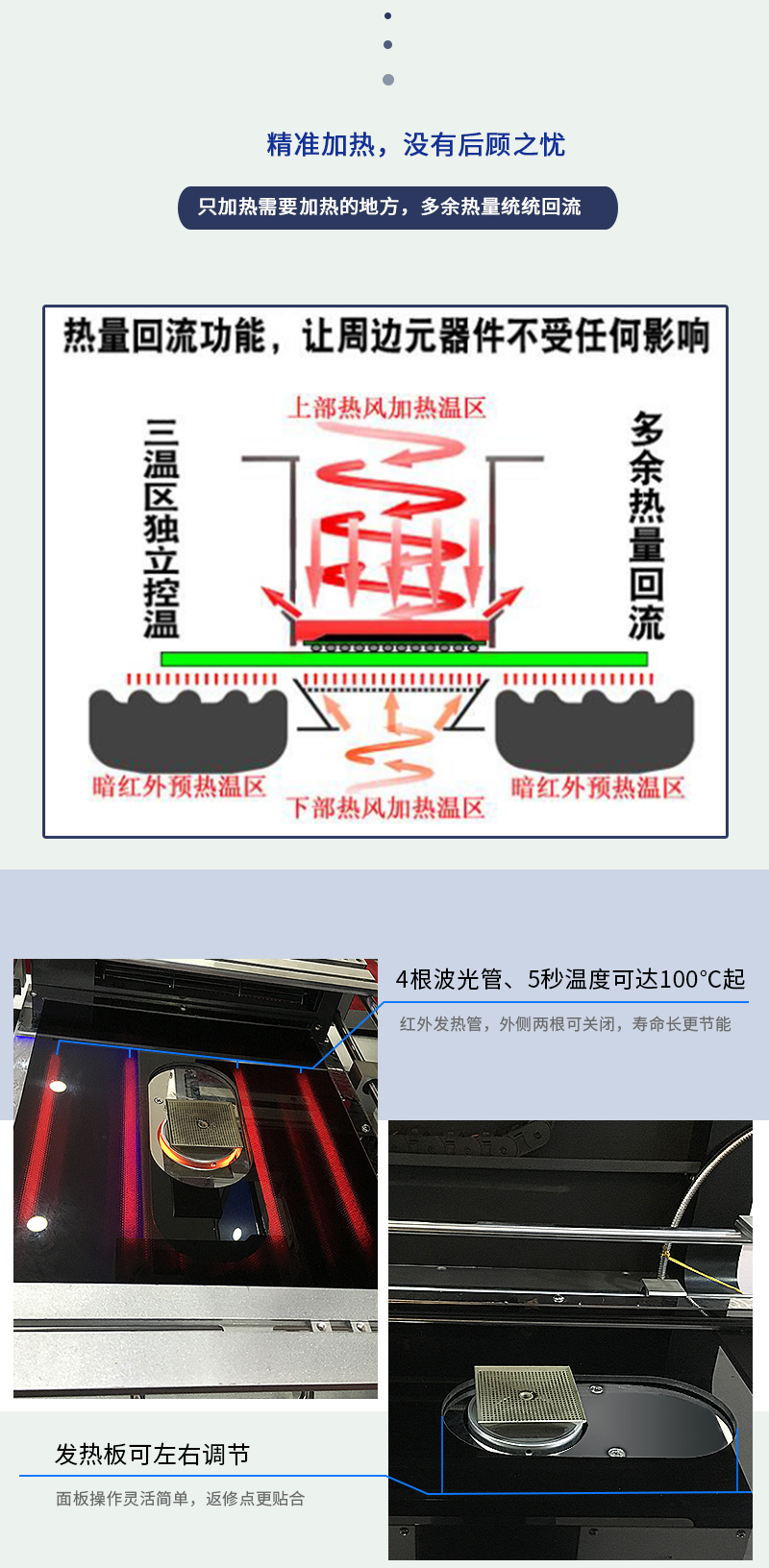

4. 采用三溫區獨立控溫,上下熱風 ,底部紅外,三個溫區獨立控溫,加熱時間、溫度、曲線等全部在觸摸屏上顯示;而且底部紅外溫區具有可移動調節功能,使之更能適應不同的PCB板;
5. 采用高精度K型熱電偶閉環控制和PID參數自整定系統及溫度自動補償系統,并結合PLC和溫度模塊實現對溫度的精準控制,保持溫度偏差在±1℃.同時外置測溫接口實現對溫度的精密檢測,實現對實測溫度曲線的精確分析和校對;
6. PCB板定位采用V字型槽,定位快捷、方便、準確,滿足不同PCB板排版方式及不同大小PCB板的定位. 而且底部紅外溫區具有可移動調節功能,使之更能適應不同的PCB板;
7. 靈活方便的可移動式萬能夾具對PCB板起到保護作用,防止PCB邊緣器件損傷及PCB變形,并能適應各種BGA封裝尺寸的返修;
8. 配備多種規格合金風嘴,該風嘴可360度任意旋轉定位,易于安裝和更換;

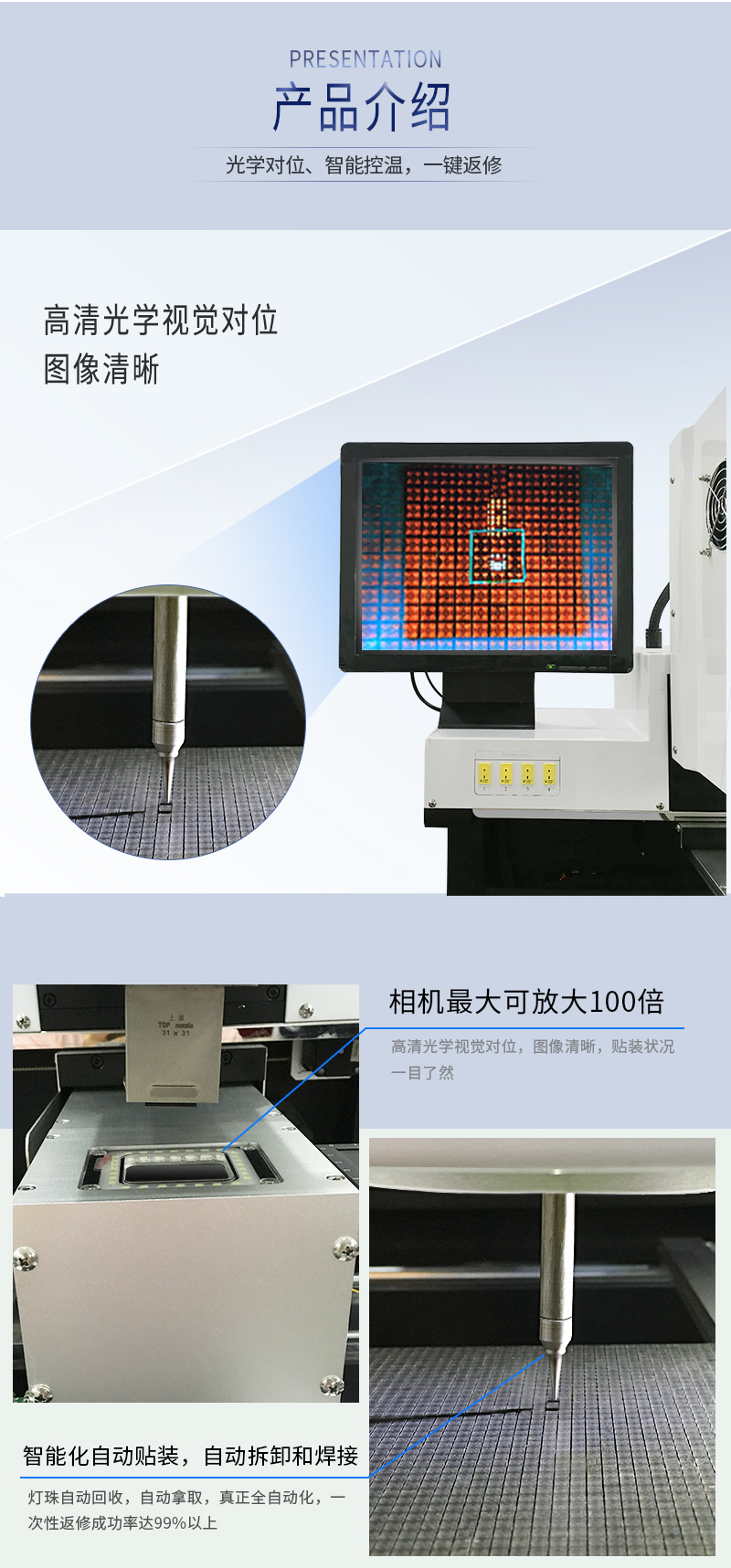

9. 采用高清可調CCD彩色光學視覺系統,具分光雙色、放大、微調、自動對焦、自動校正.并配有自動色差分辨和亮度調節裝置.可手動/自動調節成像清晰度;在對位過程中,可將光學鏡頭前后左右自由移動,全方位觀測BGA芯片的對位狀況,保證對位的精確度,并可防范和杜絕“觀測死角”的問題產生;
10. X、Y軸和R角度均采用千分尺微調,對位精度可達±0.01MM,并配高清液晶顯示器,完全避免人為作業誤差;
11. 8段升(降)溫+8段恒溫控制,可海量存儲溫度曲線,在觸摸屏上即可進行曲線分析、設定和修正 ;
12. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備;同時在拆卸、焊接完成后采用大流量橫流風扇自動/手動對PCB板進行冷卻,防止PCB板變形,保證焊接效果;
13. 內置真空泵,Φ角度60°旋轉,千分尺精密微調貼裝吸嘴,無需氣源;
14. 經過CE認證,設有急停開關和突發事故自動斷電保護裝置。
