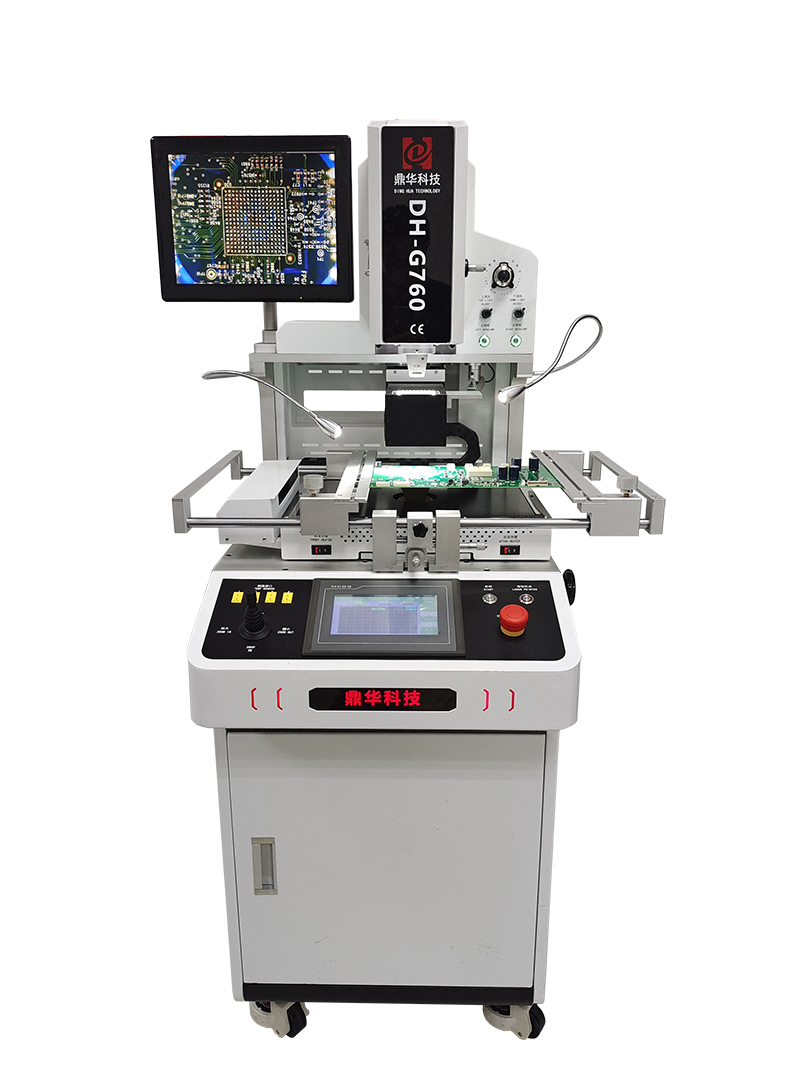

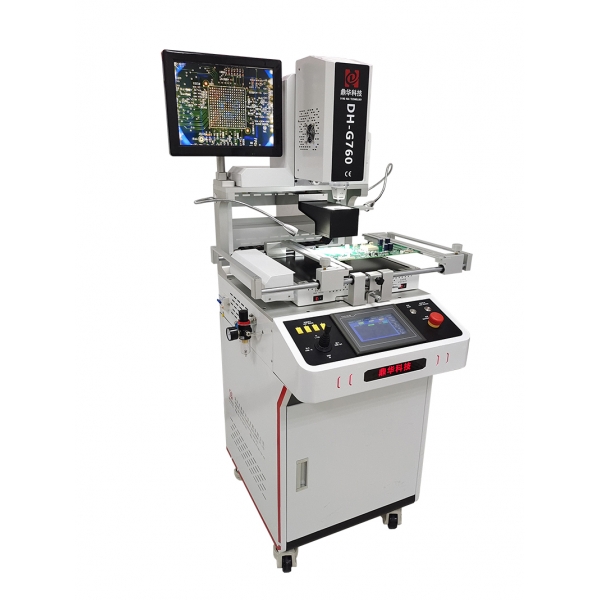

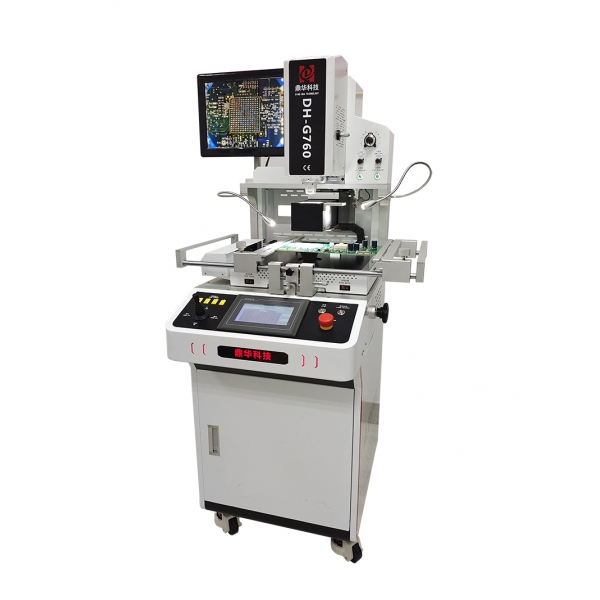

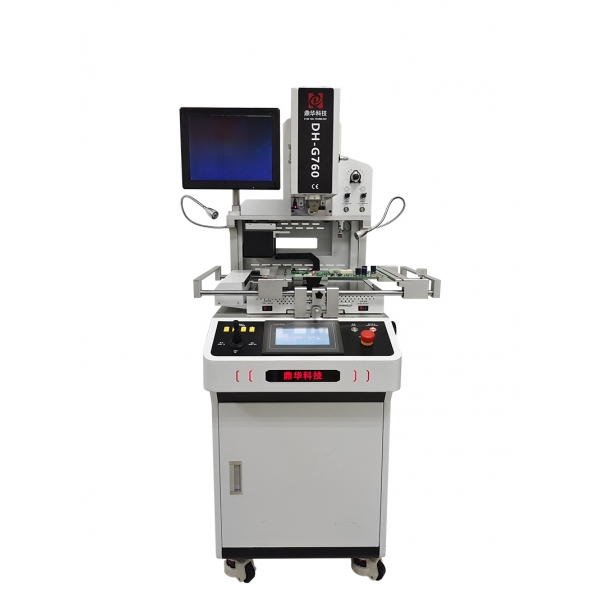

一、LED返修臺DH-G760功能特點:
1.光學對位功能,燈珠貼裝精準,完全避免錯位偏移;
2.微風調節功能,根據燈珠大小調節不同風速,返修更高效,焊接再小的燈珠也不會被吹跑偏;
3.激光定位,放置燈板一步到位;
4.自帶燈珠送料裝置,直接放置燈珠卷料,避免返修時一粒粒的取燈珠,返修效率數倍提高;
5.預熱溫區上覆有耐高溫玻璃,美觀又能有效防止燈珠及其它小器件掉進機器內部損壞機器;
6.外接4個測溫接口,方便隨時檢測溫度,控溫更精準可靠;
7.觸屏操作,程序預先內置,無須專業技術培訓即可熟練使用,使燈珠返修變得簡單高效且成功率高;
8.手動和自動兩種操作模式,調試或批量返修都更加方便簡單;
9.適用于各種LED顯示屏、背光源的LED燈珠的拆卸和焊接。
二、LED返修臺DH-G760產品參數:
總功率
|
Total Power
|
5200W
|
上部加熱功率
|
Top heater
|
1200W
|
下部加熱功率
|
Bottom heater
|
第二溫區1200W,第三溫區2400W
|
電源
|
power
|
AC220V±10% 50/60Hz
|
外形尺寸
|
Dimensions
|
L670×W800×H1700 mm
|
定位方式
|
Positioning
|
V字型卡槽,PCB支架可X方向調整并外配萬能夾具
|
溫度控制方式
|
Temperature control
|
K型熱電偶(K Sensor) 閉環控制(Closed loop)
|
溫度控制精度
|
Temp accuracy
|
±1度
|
對位精度
|
Position accuracy
|
0.01mm
|
對位系統
|
Position system
|
HDMI高清數字成像系統、自動光學變焦
|
PCB尺寸
|
PCB size
|
Max 420×450 mm Min 10×10mm
|
適用燈珠類型
|
Led beads
|
各種LED燈珠
|
適用最小燈珠間距
|
Minimum beads spacing
|
0.1mm
|
外置測溫端口
|
External Temperature Sensor
|
4個,可擴展(optional)
|
機臺形式
|
Machine type
|
落地式
|
機器重量
|
Net weight
|
130kg
|
三、LED返修臺DH-G760產品描述
1. 嵌入式工控電腦,高清觸摸屏人機界面,PLC控制,并具有瞬間曲線分析功能. 實時顯示設定和實測溫度曲線,并可對曲線進行分析糾正;
2. 高精度K型熱電偶閉環控制和溫度自動補償系統,并結合PLC和溫度模塊實現對溫度的精準控制,保持溫度偏差在±1度.同時外置測溫接口實現對溫度的精密檢測,并實現對實測溫度曲線的精確分析和校對;
3. 設置有飛達喂料,氣動控制對LED燈珠進行自動喂料;旁邊還有設有接料盤;
4. 采用步進運動控制系統:穩定、可靠、安全、高效;采用高精度數字視像對位系統, PCB板定位采用V字型槽,采用線性滑座,使X、Y、Z三軸皆可作精細微調或快速定位、方便、準確,滿足不同PCB板排版方式及不同大小PCB板的定位;
5. 靈活方便的可移動式萬能夾具對PCB板起到保護作用,防止PCB邊緣器件損傷及PCB變形,并能適應各種類型燈珠的返修;
6. 配備多種規格合金風嘴,該風嘴可360度任意旋轉定位,易于安裝
