(一) 產品描述:

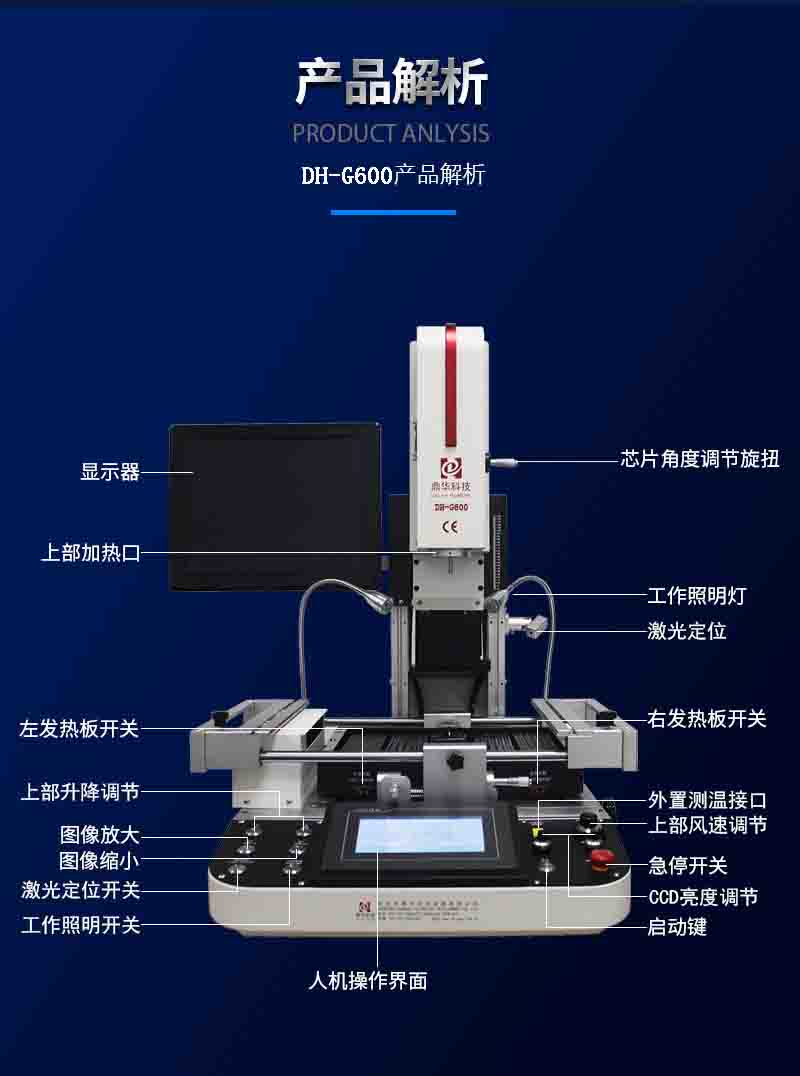

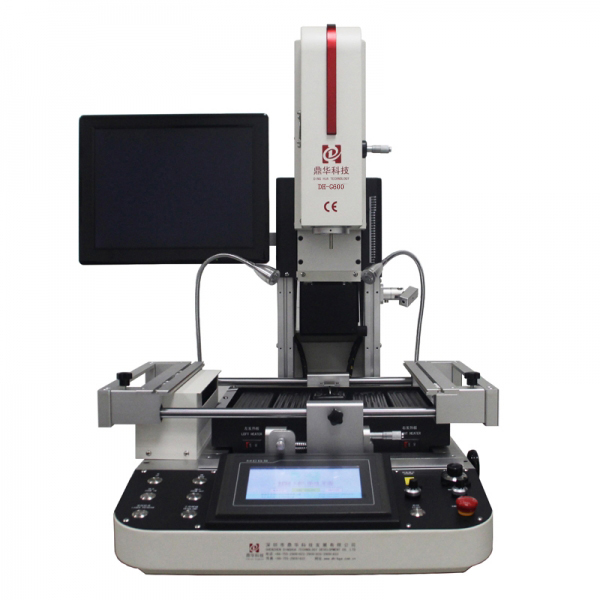

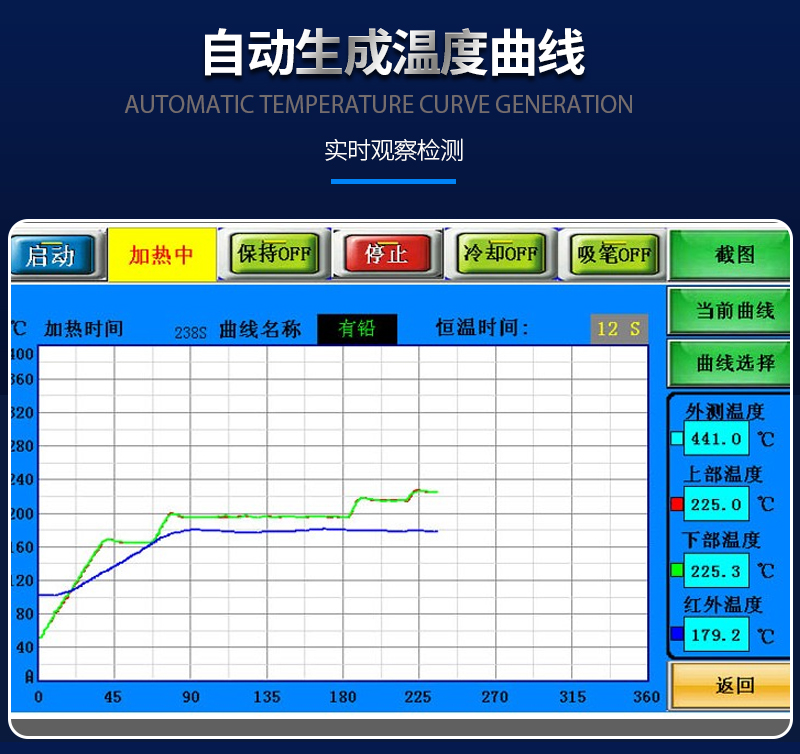

1. 高清觸摸屏人機界面,并具有瞬間曲線分析功能. 實時顯示設定和實測溫度曲線,并可對曲線進行分析糾正。
2. 高精度K型熱電偶閉環控制和溫度自動補償系統,并結合溫度模塊實現對溫度的精準控制,保持溫度偏差在±2度.同時外置測溫接口實現對溫度的精密檢測,并實現對實測溫度曲線的精確分析和校對.

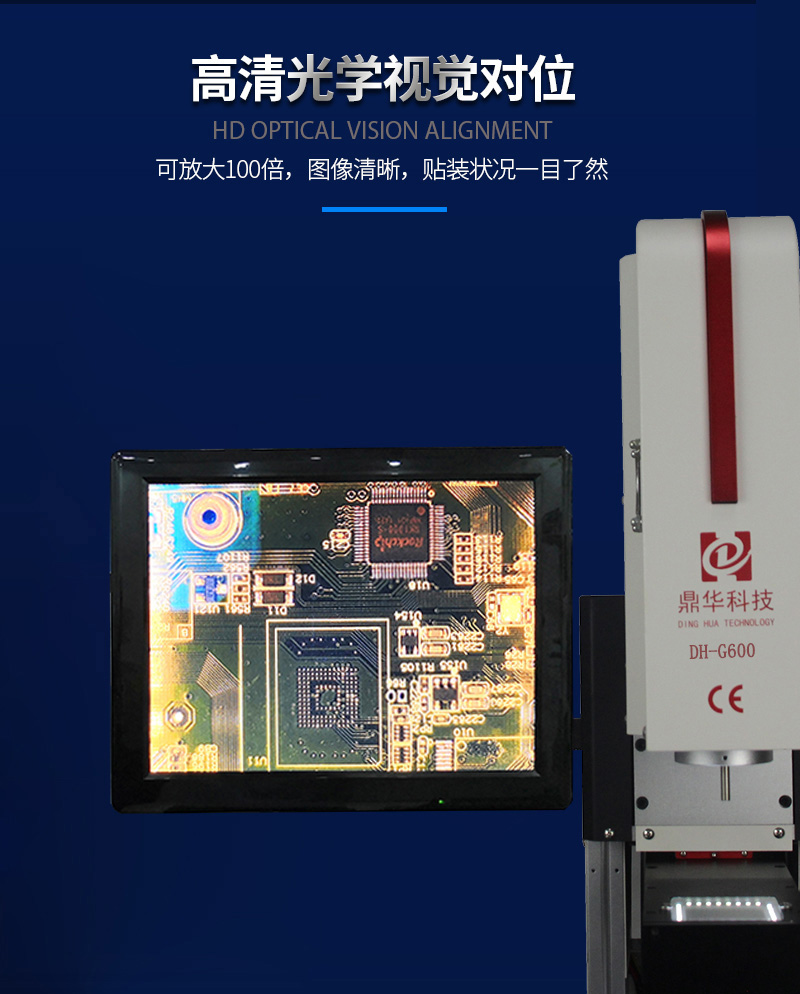

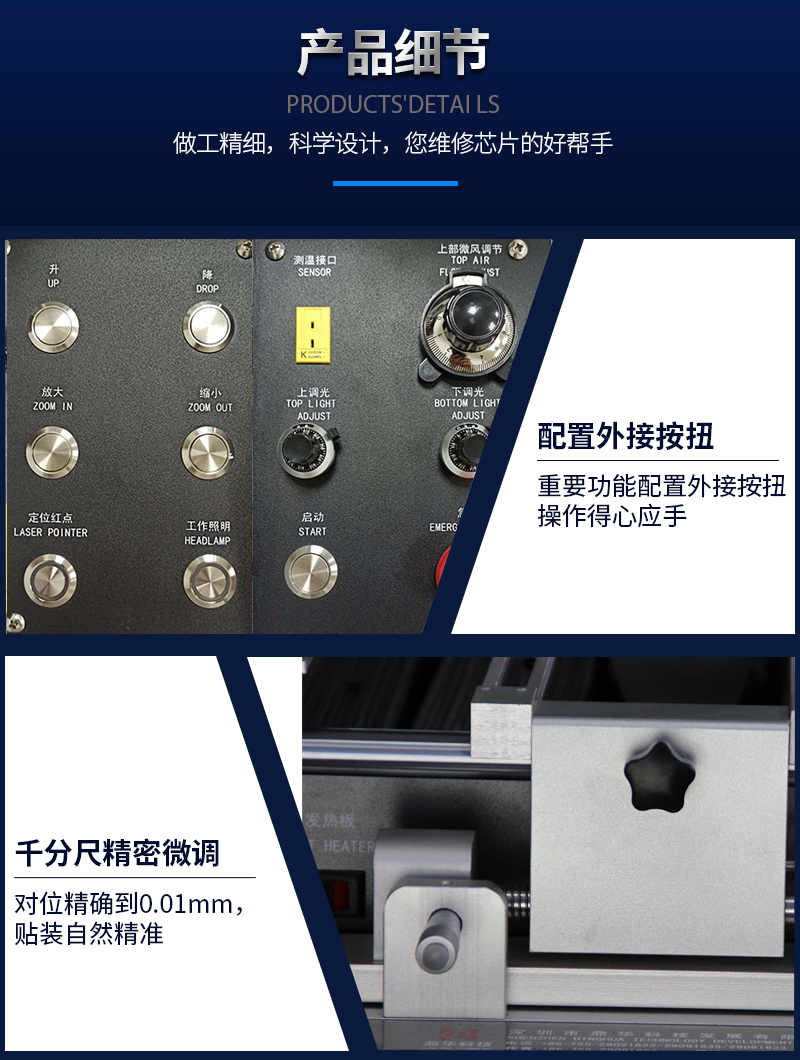

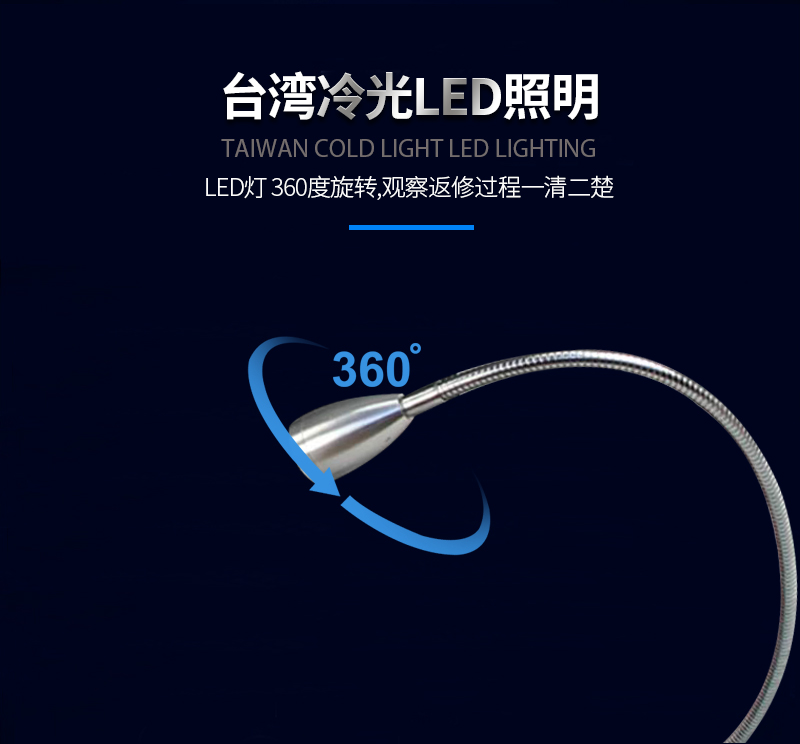

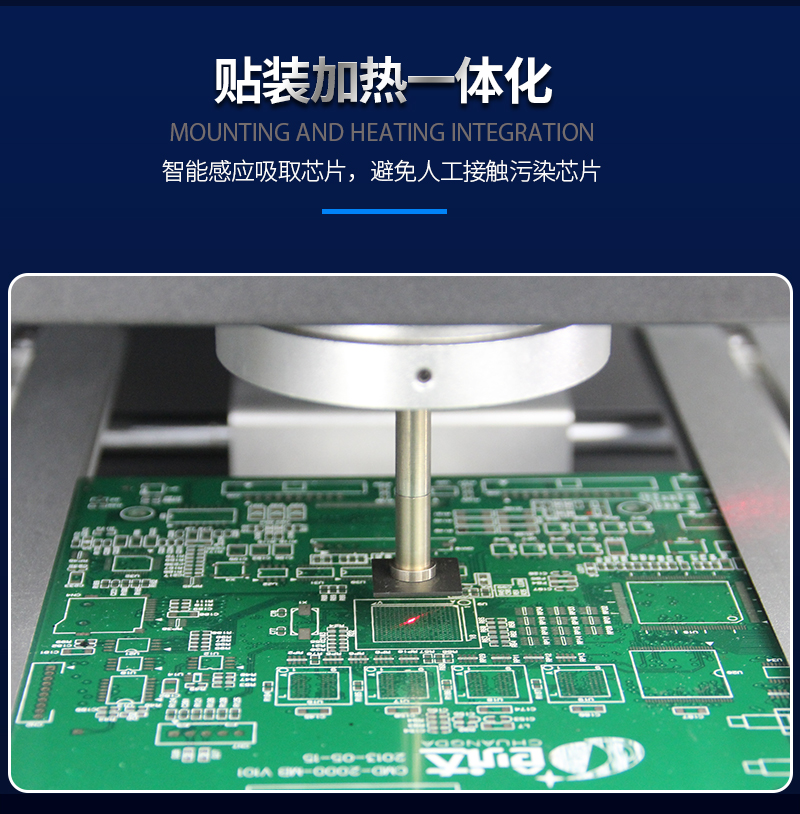

3. 采用高精度數字視像對位系統, PCB板定位采用V字型槽,采用線性滑座,使X、Y、R三軸皆可作精細微調或快速定位、方便、準確,滿足不同PCB板排版方式及不同大小PCB板的定位.

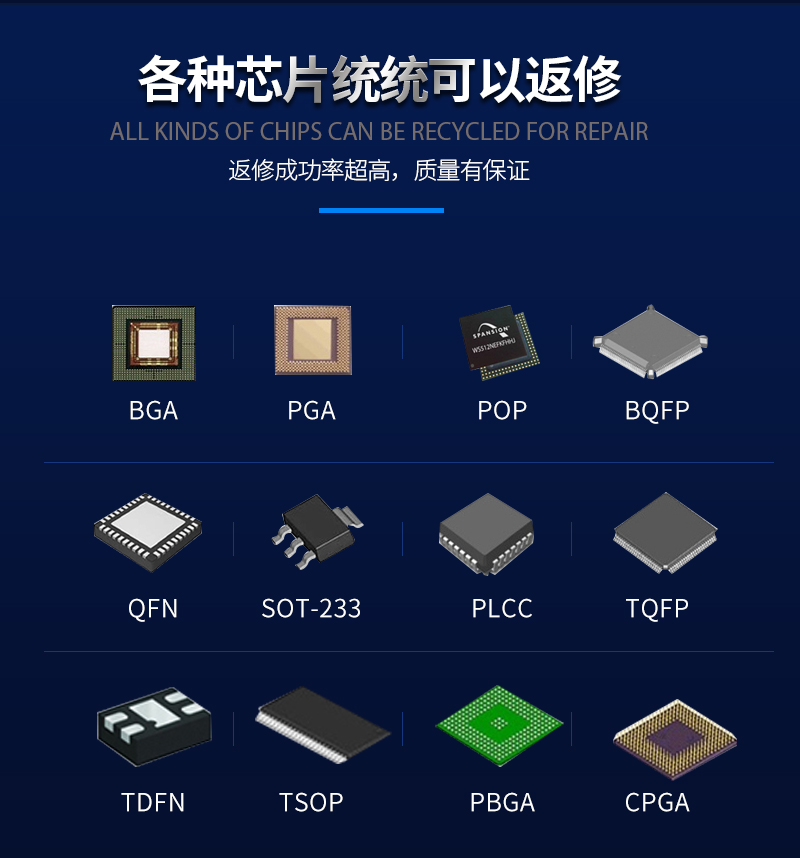

4. 靈活方便的可移動式萬能夾具對PCB板起到保護作用,防止PCB邊緣器件損傷及PCB變形,并能適應各種BGA封裝尺寸的返修.;
5. 配備多種規格合金風嘴,該風嘴可360度任意旋轉定位,易于安裝和更換;

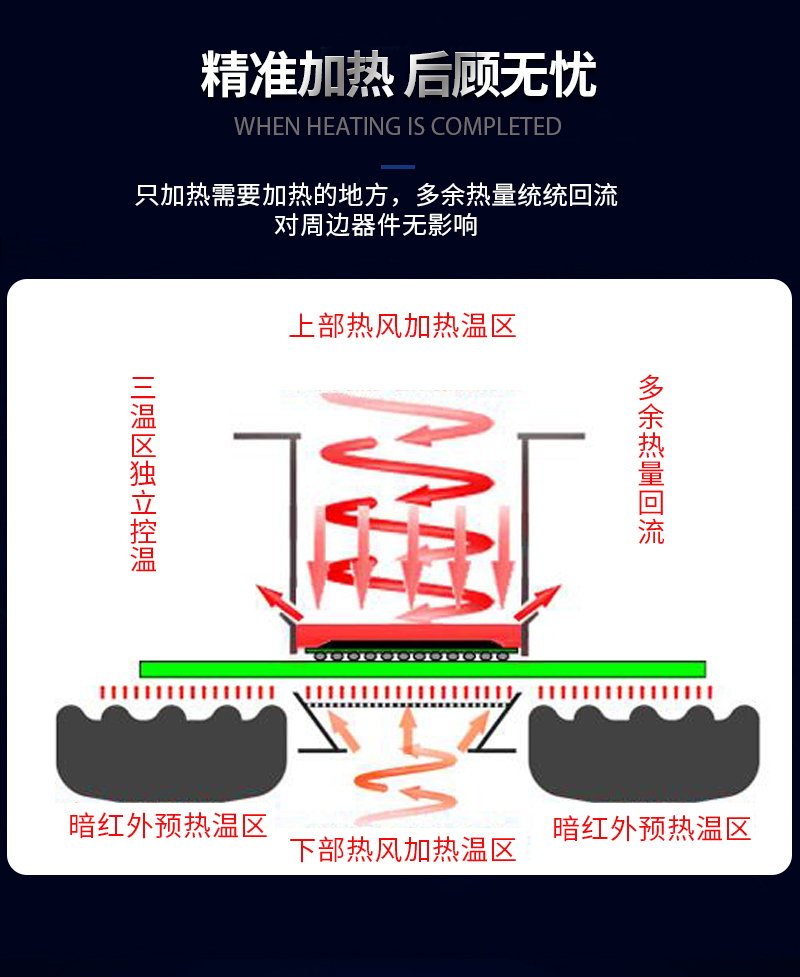

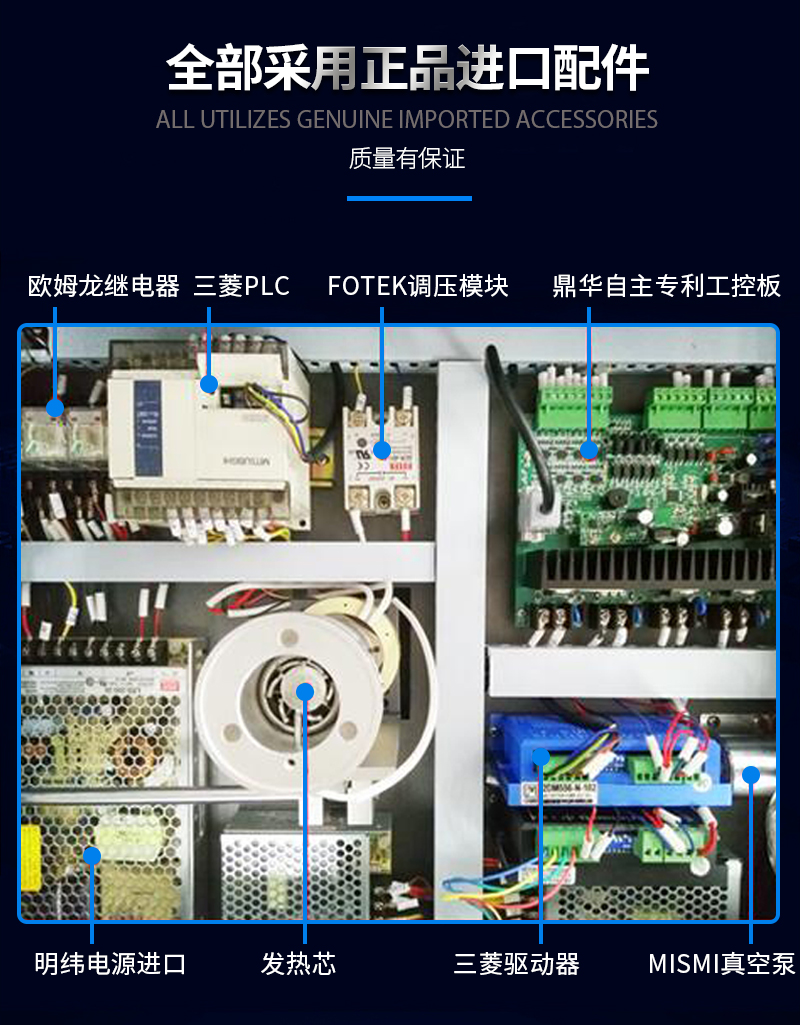

6. 上下共三個溫區獨立加熱,三個溫區可同時進行多組多段溫度控制,保證不同溫區同步達到最佳焊接效果。加熱溫度、時間、斜率、冷卻、真空均可在人機界面上完成設置。

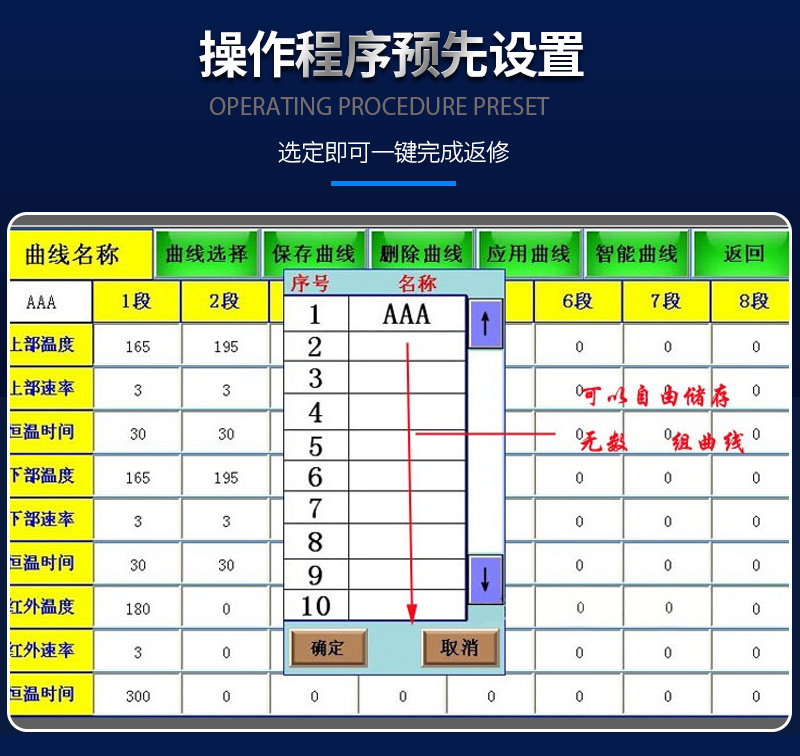

7. 上下溫區均可設置8段溫度控制,可海量存儲溫度曲線,隨時可根據不同BGA進行調用,在觸摸屏上也可進行曲線分析、設定和修正 ; 三個加熱區采用獨立的PID算法控制加熱過程,
8. 升溫更均勻,溫度更準確;

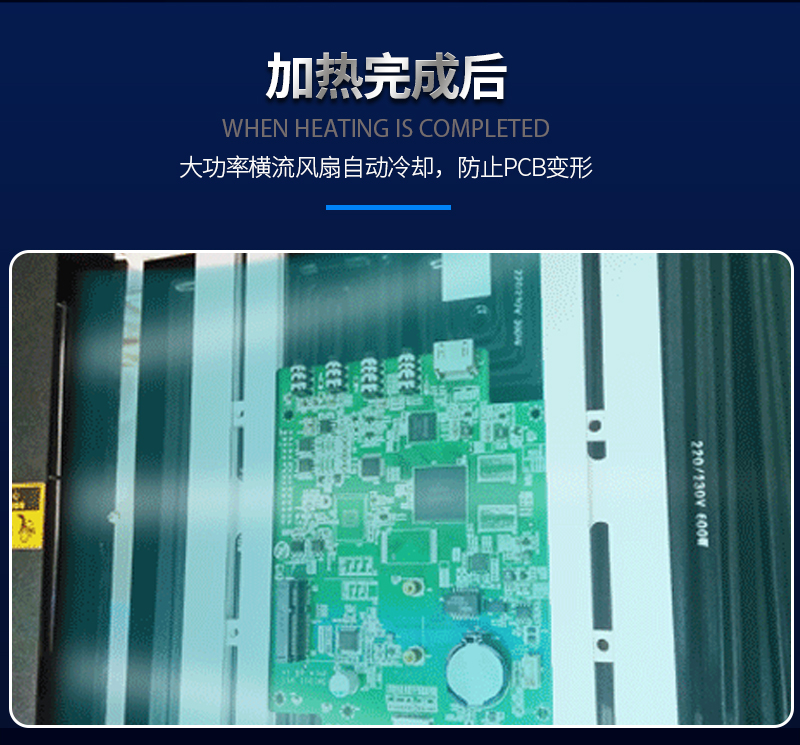

9. 采用大功率橫流風機迅速對PCB板進行冷卻,以防PCB板的變形,貼裝、焊接、拆卸過程實現智能自動化控制;
10. 具有USB接口,可方便下載當前曲線圖到U盤中存起,以及可以插上鼠標使用加長觸控屏使用時間
11. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備。上下熱風停止加熱后,冷卻系統啟動,待溫度降至常溫后自動停止冷卻。保證機器不會在熱升溫后老化!

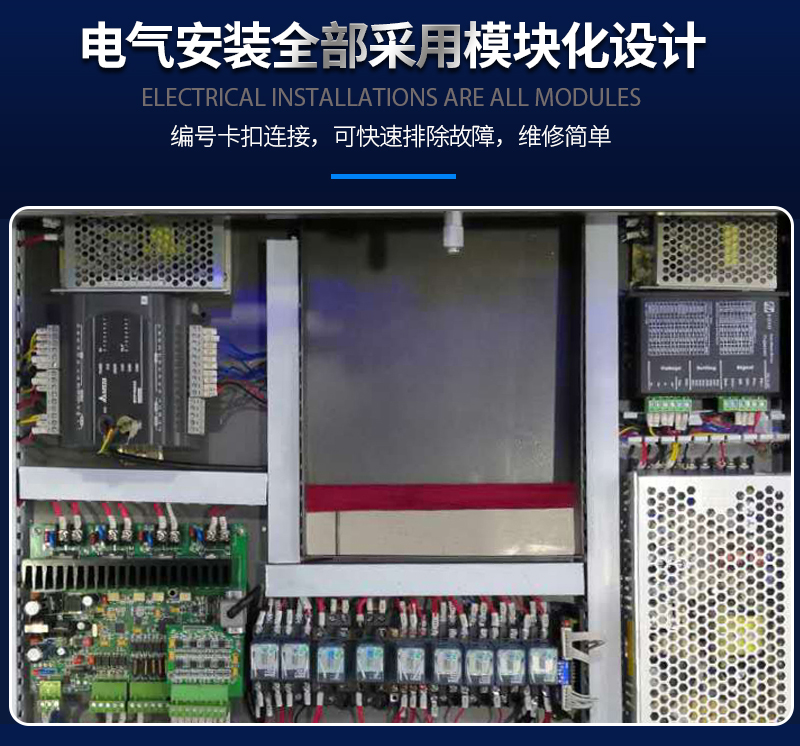

12. 經過CE認證,設有急停開關和突發事故自動斷電保護裝置。
(二)產品參數
總功率
|
Total Power
|
5500W
|
上部加熱功率
|
Top heater
|
1200W
|
下部加熱功率
|
Bottom heater
|
第二溫區1200W,第三溫區3000W(加大型發熱面積以適應各類PCB板)
|
電源
|
power
|
AC220V±10% 50/60Hz
|
外形尺寸
|
Dimensions
|
L760×W885×H890mm
|
定位方式
|
Positioning
|
V字型卡槽,PCB支架可X方向調整并外配萬能夾具
|
溫度控制方式
|
Temperature control
|
K型熱電偶(K Sensor) 閉環控制(Closed loop)
|
溫度控制精度
|
Temp accuracy
|
±2度
|
PCB尺寸
|
PCB size
|
Max 380×370 mm Min 22×22 mm
|
適用芯片
|
BGA chip
|
2*2-50*50mm
|
適用最小芯片間距
|
Minimum chip spacing
|
0.15mm
|
外置測溫端口
|
External Temperature Sensor
|
1個,可擴展(optional)
|
機器重量
|
Net weight
|
約60kg
|
