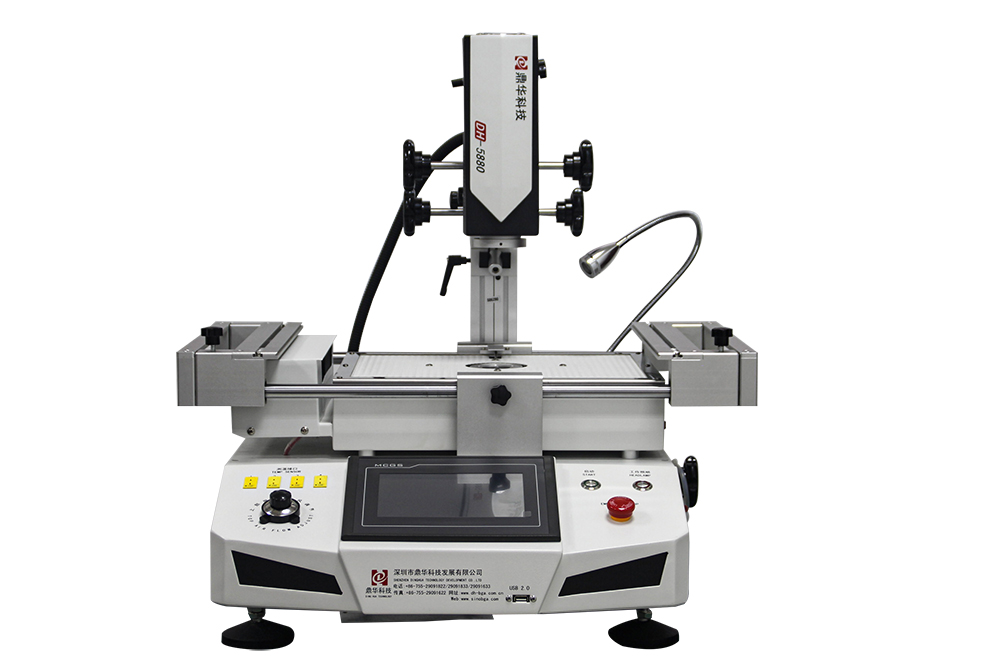

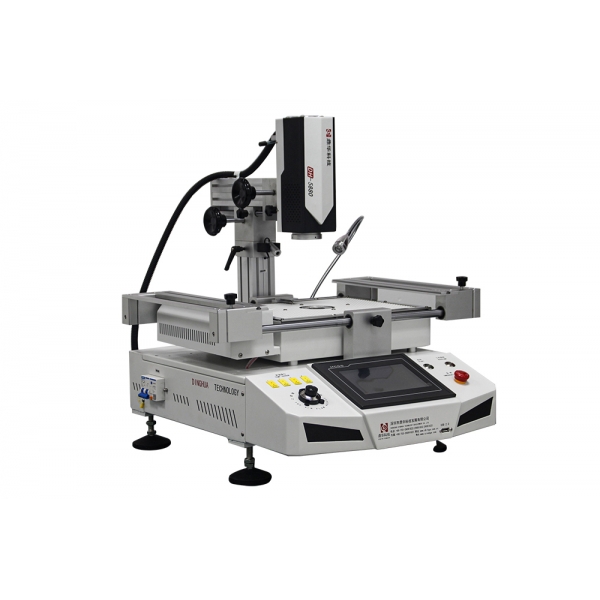

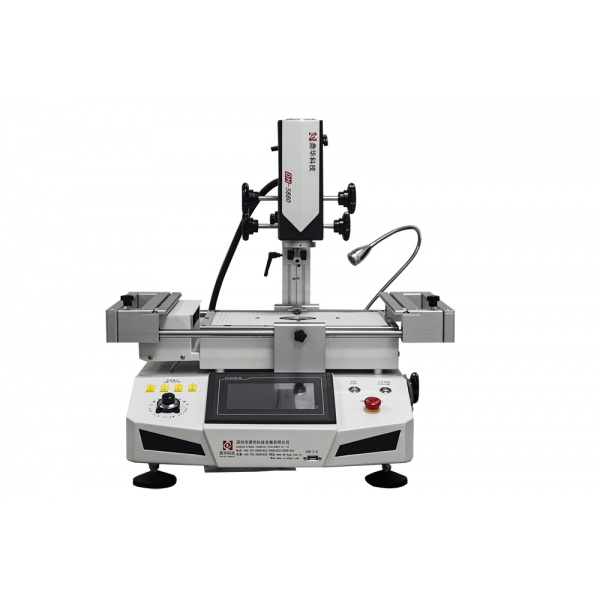

鼎華BGA返修臺DH-5880
參數資料
一、BGA返修臺DH-5880功能特點
1. 高亮度LED燈無影照明,檢查主板芯片不良一目了然;
2. 微風調節功能,根據芯片大小調節不同風速,返修更高效,焊接小芯片也不會吹跑偏;
3. 激光紅點引導,放置主板一步到位;;
4. 外接USB接口,各種返修數據可導入電腦分析儲存;
5. 配置真空吸筆,取放芯片更方便;;
6. 外置4個測溫接口,溫度檢測更精準;
7. 觸屏操作,內置智能返修程序,返修數據實時顯示并自動分析,讓你秒變技術大神;
8. 適用于多種芯片返修(POP,SOP,SOJ,QFP,QFN,BGA,PLCC,SCP.....)
二、BGA返修臺DH-5880產品參數
型 號 |
Model |
DH-5880 |
總功率 |
Total Power |
5200W |
上部加熱功率 |
Top heater |
1200W |
下部加熱功率 |
Bottom heater |
第二溫區1200W,第三溫區2700W |
電源 |
power |
AC220V±10% 50Hz |
外形尺寸 |
Dimensions |
L500×W600×H700 mm |
定位方式 |
Positioning |
激光定位加V字型卡槽, 并外配萬能夾具 |
溫度控制方式 |
Temperature control |
K型熱電偶(K Sensor) 閉環控制(Closed loop) |
溫度控制精度 |
Temp accuracy |
±2度 |
PCB尺寸 |
PCB size |
Max 420×370 mm Min 10×10mm |
適用芯片 |
BGA chip |
2X2-80X80mm |
適用最小芯片間距 |
Minimum chip spacing |
0.15mm |
外置測溫端口 |
External Temperature Sensor |
4個,可擴展(optional) |
機器重量 |
Net weight |
48kg |
三、BGA返修臺DH-5880產品描述
1. 嵌入式工控電腦,高清觸摸屏人機界面,加熱溫度、時間、斜率、冷卻、真空均在人機界面上完成設置,實時顯示設定和實測溫度曲線,并具有瞬間曲線分析功能,實時對曲線進行分析糾正;
2. 上下共三個溫區獨立加熱,上下溫區均可設置8段溫度控制,三個溫區采用獨立的PID算法控制加熱過程,保證不同溫區同步達到最佳焊接效果。超大預熱溫區,PCB 預熱均衡不變形;
3. 可存儲9999組溫度曲線,隨時根據不同BGA進行調用,在觸摸屏上也可進行曲線分析、設定和修正,并且有中、英文界面可供選擇,方便國內外客戶無障礙使用;
4. 高精度K型熱電偶閉環控制和溫度自動補償系統,實現對溫度的精準控制,保持溫度偏差在±2度.同時外置測溫接口實現對溫度的精密檢測,并對實測溫度曲線精確分析和校對;
5. PCB板定位采用V字型槽,配置激光定位紅點,引導PCB快速定位;靈活方便的可移動式萬能夾具對PCB板起到保護作用,防止PCB邊緣器件損傷及PCB變形,并能滿足各種不同大小PCB板的定位;
6. 擁有雙重密碼保護,防止程序和參數被任意修改或意外刪除,具有優越的安全保護功能;
7. 配備多種規格合金風嘴,該風嘴可360度任意旋轉定位,易于安裝和更換;
8. 上下熱風停止加熱后,冷卻系統自動啟動,大功率橫流風機迅速對PCB板進行冷卻,以防PCB板變形,待溫度降至常溫后冷卻系統自動停止,保證機器不會在熱升溫后老化,有效延長設備使用壽命;
9. 內置真空泵,無需外接氣源,在任何地方直接插上電源就可以使用,不受氣源限制,外置真空吸筆,以方便快捷取拿BGA芯片;
10. 有USB接口,方便下載當前曲線圖到U盤中存儲,以及可以插上鼠標使用,加長觸控屏使用時間;
11. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備;
12. 經過CE認證,設有急停開關和突發事故自動斷電保護裝置,在溫度失控情況下,電路能自動斷電。
