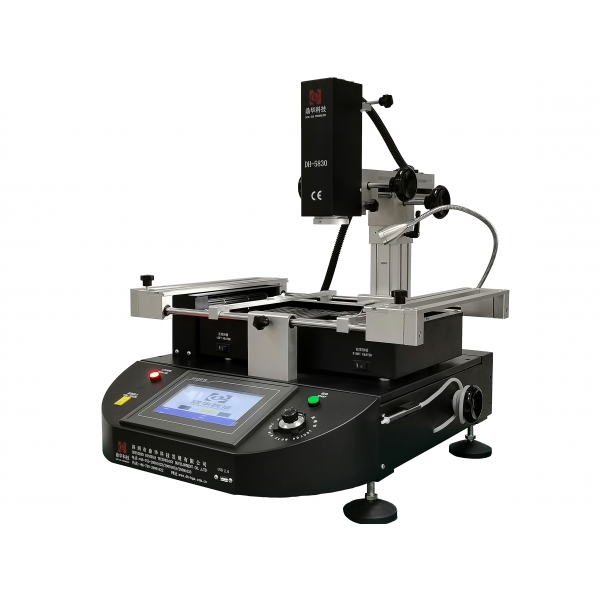

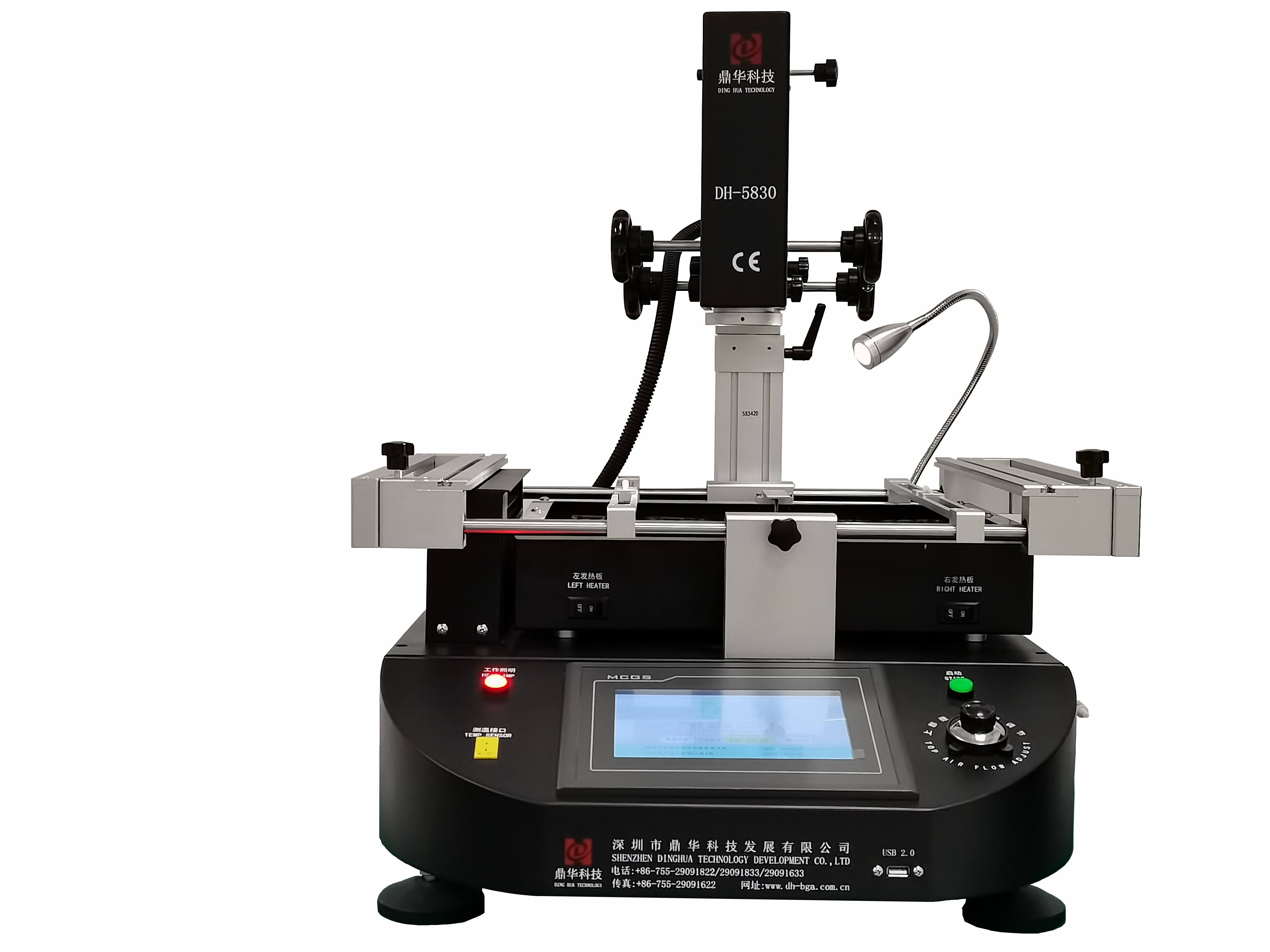

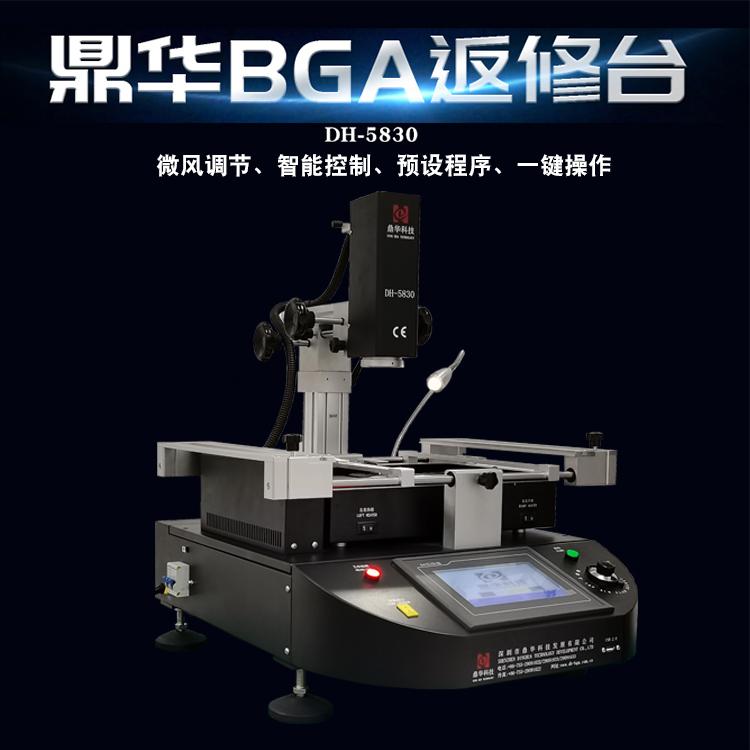

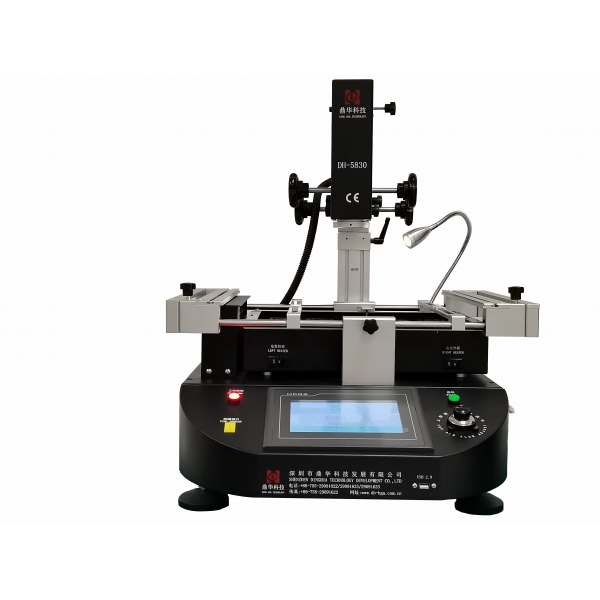

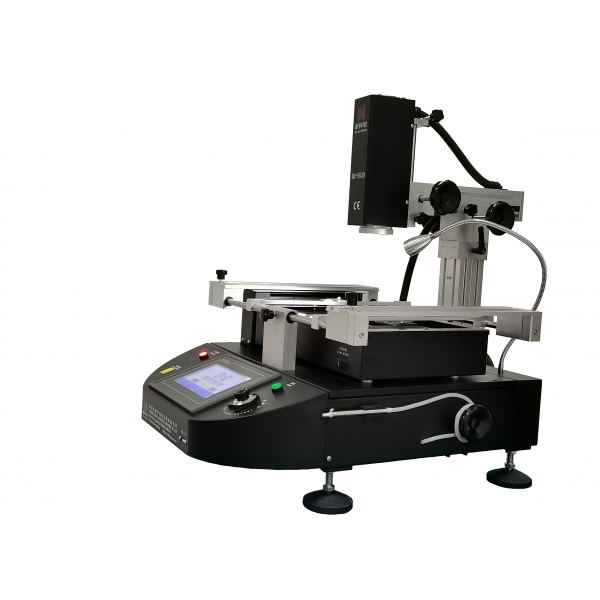

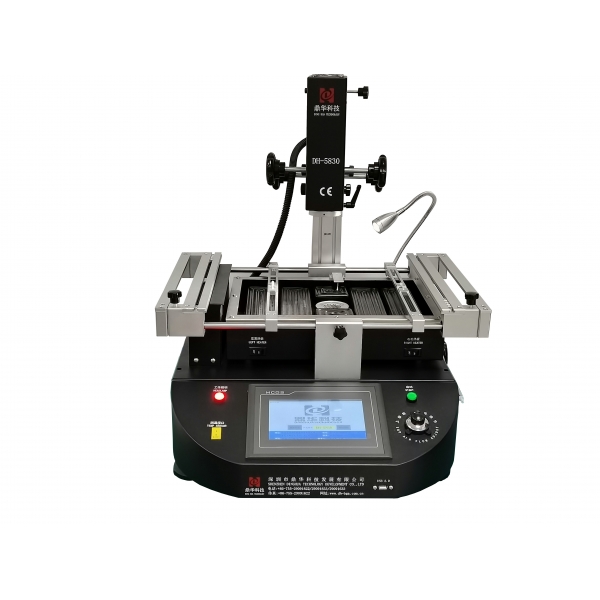

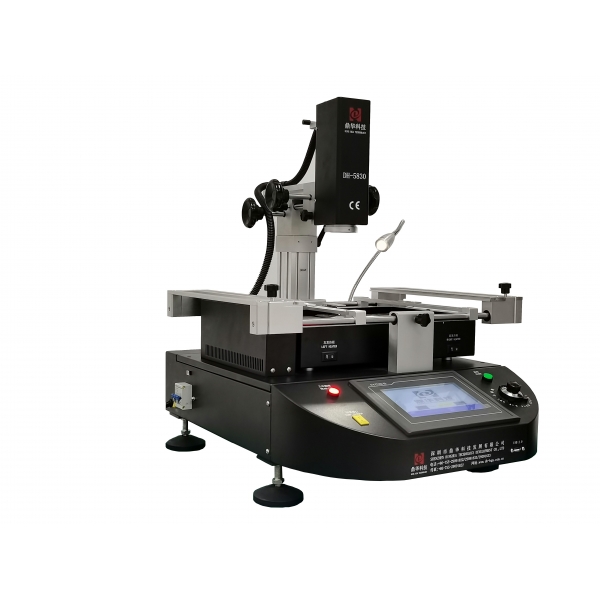

鼎華BGA返修臺DH-5830參數資料
一、功能特點
1. 觸屏操作,程序預先內置,無須專業技術培訓即可熟練使用,使芯片返修變得非常簡單;
2. 三溫區獨立控溫,PCB兩面都有器件也不會影響返修;
3. 進口發熱芯,經久耐用,控溫精準,絕無虛焊假焊;
4. 超大發熱面積,適應各種大小不同尺寸的PCB維修;

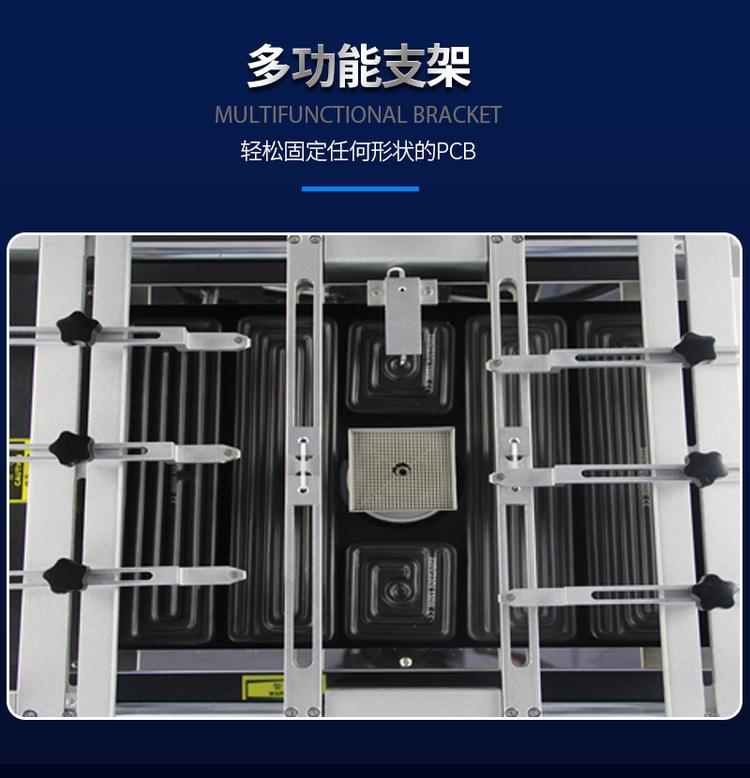

5. 配備萬能支架,輕松放置任何外形的PCB;
6. 配置外接測溫接口,隨時對 PCB 或芯片表面進行溫度檢測,加熱溫度更精準;
7. 配置真空吸筆,拆卸拿取芯片更方便;
8.外接USB接口,各種返修數據可導入電腦分析儲存。
二、技術參數
總功率
|
Total Power
|
5200W
|
上部加熱功率
|
Top heater
|
1200W
|
下部加熱功率
|
Bottom heater
|
第二溫區1200W,第三溫區2700W(加大型發熱面積以適應各類P板)
|
電源
|
power
|
AC220V±10% 50Hz
|
外形尺寸
|
Dimensions
|
L500×W600×H650 mm
|
定位方式
|
Positioning
|
V字型卡槽,PCB支架可X方向調整并外配萬能夾具
|
溫度控制方式
|
Temperature control
|
K型熱電偶(K Sensor) 閉環控制(Closed loop)
|
溫度控制精度
|
Temp accuracy
|
±2度
|
PCB尺寸
|
PCB size
|
Max 500×400 mm Min 20×20mm
|
適用芯片
|
BGA chip
|
2X2-80X80mm
|
適用最小芯片間距
|
Minimum chip spacing
|
0.15mm
|
外置測溫端口
|
External Temperature Sensor
|
1個,可擴展(optional)
|
機器重量
|
Net weight
|
45kg
|
三、功能描述:
1. 嵌入式工控電腦,高清觸摸屏人機界面,PLC控制,并具有瞬間曲線分析功能. 實時顯示設定和實測溫度曲線,并可對曲線進行分析糾正。
2. 高精度K型熱電偶閉環控制和溫度自動補償系統,并結合PLC和溫度模塊實現對溫度的精準控制,保持溫度偏差在±2℃.同時外置測溫接口實現對溫度的精密檢測,并實現對實測溫度曲線的精確分析和校對.
3. PCB板定位采用V字型槽,定位快捷、方便、準確,滿足不同PCB板排版方式及不同大小PCB板的定位.

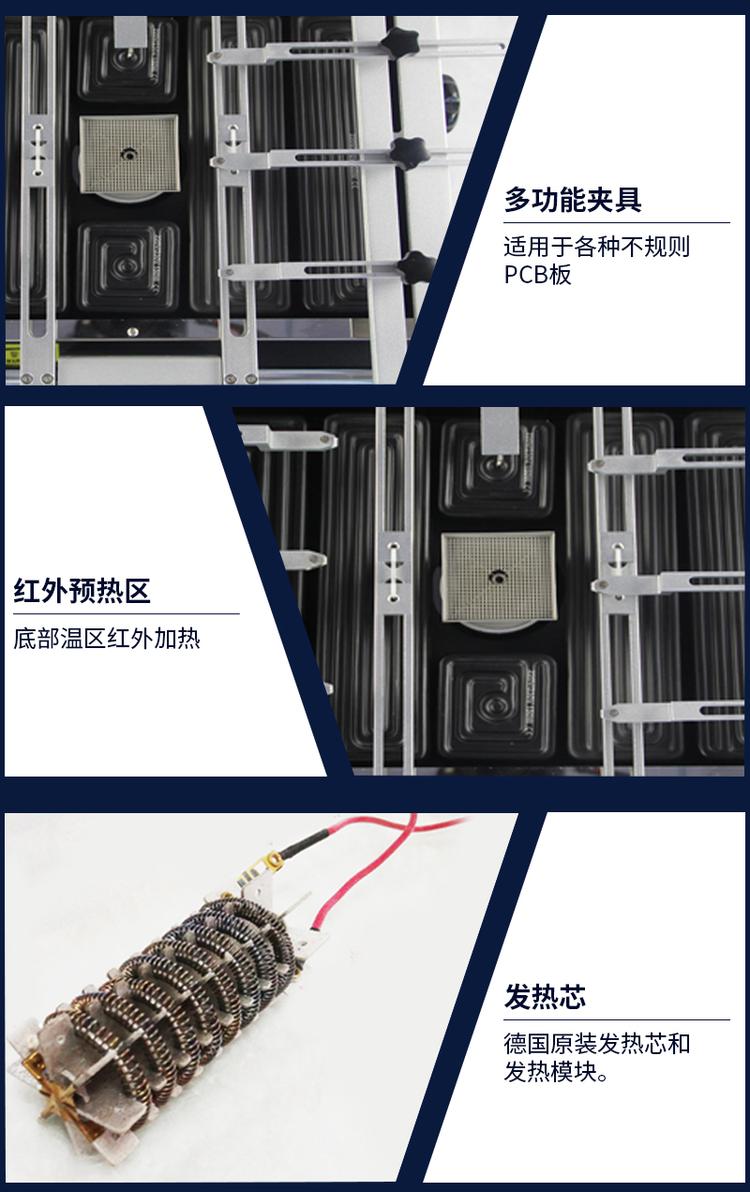

4. 靈活方便的可移動式萬能夾具對PCB板起到保護作用,防止PCB邊緣器件損傷及PCB變形,并能適應各種BGA封裝尺寸的返修.

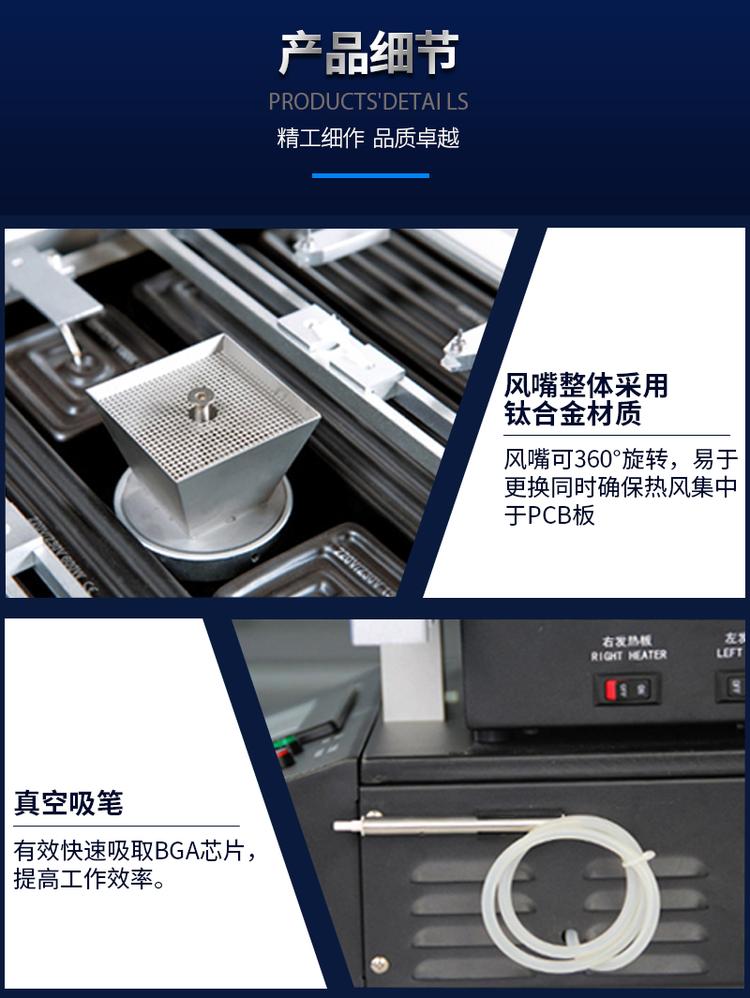

5. 配備多種規格合金風嘴,該風嘴可360度任意旋轉定位,易于安裝和更換;

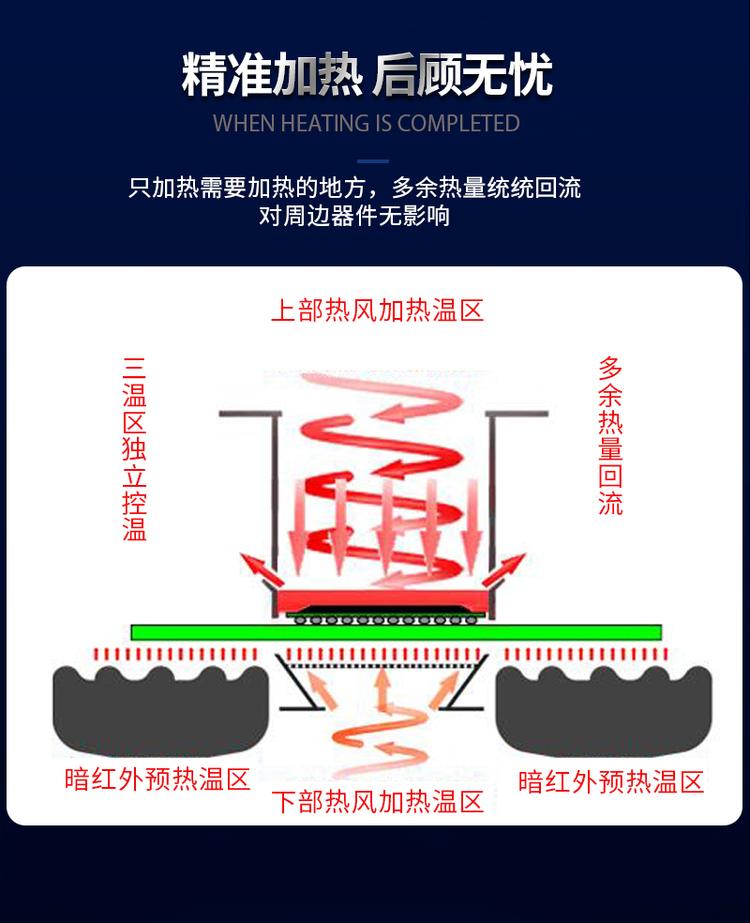

6. 上下共三個溫區獨立加熱,三個溫區可同時進行多組多段溫度控制,保證不同溫區同步達到最佳焊接效果。加熱溫度、時間、斜率、冷卻、真空均可在人機界面上完成設置。
7. 上下溫區均可設置6~8段溫度控制,可海量存儲溫度曲線,隨時可根據不同BGA進行調用,在觸摸屏上也可進行曲線分析、設定和修正 ; 三個加熱區采用獨立的PID算法控制加熱過程,升溫更均勻,溫度更準確;
8. 采用大功率橫流風機迅速對PCB板進行冷卻,以防PCB板的變形;同時內置真空泵,外置真空吸筆,以方便快捷取拿BGA芯片;
9. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備。上下熱風停止加熱后,冷卻系統啟動,待溫度降至常溫后自動停止冷卻。保證機器不會在熱升溫后老化!
10. 經過CE認證,設有急停開關和突發事故自動斷電保護裝置。
四、鼎華優勢:
深圳市鼎華科創自動化有限公司是一家集研發、生產、銷售、服務于一體的國家級高新技術企業!我們有實力為您提供優質的產品、完善的服務和先進的技術支持。
因?yàn)樯钲谔厥獾漠a(chǎn)業結構,任何科技類的產品都可以很快復制,所以任何一個行業都魚龍混雜,有的公司潛心研發產品,也有的公司通過抄襲和模仿,在行業紅火的時候快速撈一筆,等行業規范和成熟后再轉到另一行業。很多小工廠就幾個人,直接買配件組裝,沒有任何軟硬件的研發能力,只做成熟的幾個機型,任何軟硬件出了問題都得請別人處理,質量沒保證,售后服務也非常不及時,這樣對客戶非常不負責任。相比之下,我們鼎華公司生產的設備有如下優點:
1.專業:
從2010年起,我們有只專注于BGA返修臺的研發及生產,經過多年集中開發,公司擁有 38 項專利、97 項質控工藝,產品經常升級更新,始終保持和行業的發展一致。
2.質量:
產品質量和用戶口碑是我們賴以生存的基礎,所以我們對產品的質量十分注重,所有電子件都采用知名品牌,比如明緯電源、歐姆龍繼電器、進口發熱芯等等,再加上生產過程中對質量的嚴格管控,我們實行制造過程中全程編號生產,每位制造部員工都有一個自己的編號,任何制程問題都能很快的追查到對應的制造者,我們對員工實行誰制造的問題誰負責,誰的質量穩定就獎勵誰的原則,對每一位員工都灌輸一種品質為先的理念,以此確保產品質量的穩定性及優異性。
3.售后:
我們有自己專業的軟件和硬件工程師團隊以及負責售后服務的團隊,軟件或硬件的任何問題我們都能很快分析和及時處理,并且軟件終身免費升級,售后服務及時而有保障。
4.生產環境:
因?yàn)槲覀児臼怯尚录悠律倘送顿Y興建的,所以公司嚴格實行 6S 制度,嚴抓員工素質管理,所有員工進廠第一件事就是培訓專業技能和 6S 要求,我們相信,連生產環境都管控不好,怎么可能管控好產品質量。
5.員工結構:
我們公司是國家級高新企業,工程師和技術員占公司總?cè)藬?shù)的30%,業務團隊占15%。其中大專以上學歷占到公司總?cè)藬?shù)的 50%以上,公司員工總體素質偏高。
6.專利:
我們擁有各種專利共 37 項,并于 2015 年獲得高新企業稱號,多次獲得深圳市及自動化行業頒發的優秀企業榮譽證書。
五、我們的客戶:
華為、聯想集團、格力電器、比亞迪、騰訊、上海萬特、金立手機、小米、廈門航空、成都地鐵、長龍鐵路、富士康、??低?、創維、大疆創新、安聯銳視、匯金科技、四川長虹、昂擴電子(OnCore)、 銳德世科技(RadiSys)、三星、北京航天二院、沈陽軍區93115部隊、北京核地科技、中國科學院沈陽自動化研究所、上海華東科技大學、西安電子科技大學、山東理工大學、青島科技大學、西南科技大學、六安職業技術學院、南京航空航天學院、廣寧中等職業技術學院、重慶郵電大學、四川內江師范學院、長沙中南大學、倍利得、泰輝、路暢科技、珠海優特、珠海歐比特、珠海匯金、偉易達集團、廣汽、二汽、長城汽車、中興、航天科技513所、航天火箭技術研究院289廠、奮達科技、百富電子、松日數碼、中諾科技、艾立豐科技、正威集團、耀晉科技、瑞云電子、易方數碼、優特普科技、九洲電器、豪恩科技、晶華電子、友訊電子、精成科技、E路通、中科海信、高斯貝爾、中國科學院研究生院、TCL、美賽達科技、中茂電子、亞哲電子、大眾電腦、普聯科技、重慶航天火箭電子技術有限公司、重慶纜芯科技有限公司、四川興弘電子科技有限公司等等,同時公司的產品出口到歐美、東南亞、中東和非洲等180多個國家和地區。
